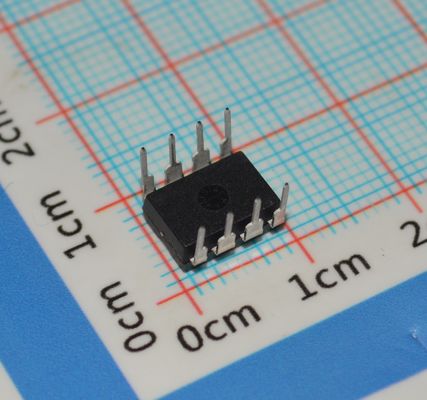

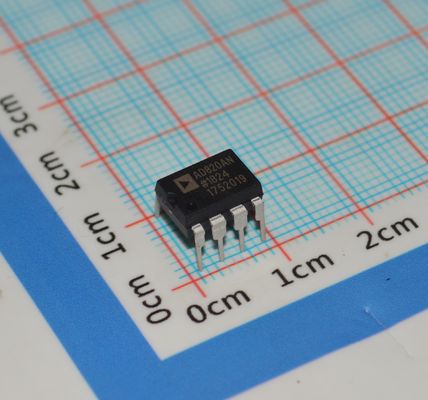

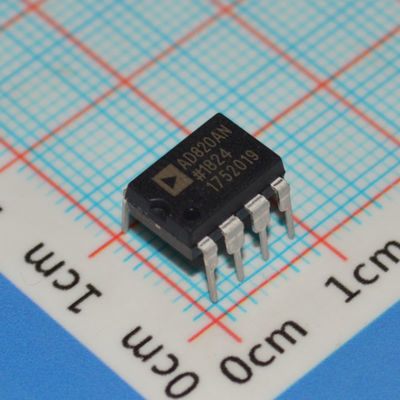

AD820AN Op-Amp 5MHz BW 16V/µs Dönüş Hızı Tek/Çift Besleme Düşük 1.8mA Akım Raydan Raya Çıkış -40°C~125°C 8-Pin DIP/SOIC Endüstriyel Sınıf

AD820AN Op-Amp 5MHz BW 16V/μs Slew Tek/Çifte Güçlü Düşük 1.8mA Akım Demiryolundan Demiryoluna -40°C~125°C 8-Pin DIP/SOIC Endüstriyel Sınıf

Özellikler

Gerçek tek tedarik operasyonu

Çekim dalgalanmaları raydan raya

Giriş voltaj aralığı yerin altında uzanıyor

Tek güç kaynağı 5 V'den 30 V'ye kadar

±2,5 V'den ±15 V'ye kadar ikili güç kaynağı yeteneği

Mükemmel yük sürüşü

Kapasitik yük sürücüsü 350 pF'ye kadar

Asgari çıkış akımı 15 mA

Düşük güç için mükemmel AC performansı

800 μA maksimum hareketsiz akım

Birlik kazanç bant genişliği: 1,8 MHz

3 V/μs'lik atış hızı

Mükemmel DC performansı

800 μV maksimum giriş ofset voltajı

2 μV/°C tipik ofset gerilim akışı

25 pA maksimum giriş yanılma akımı

Düşük gürültü: 13 nV/√Hz @ 10 kHz

Uygulamalar

Pil ile çalışan hassas cihazlar

Fotodiyot ön güçlendirici

Aktif filtreler

12 bit ile 14 bit arasındaki veri alma sistemleri

Tıbbi aletler

Düşük güç referansları ve düzenleyicileri

Açıklama

AD820, 5 V'den 36 V'ye kadar tek bir kaynaktan veya ±2.5 V'den ±18 V'ye kadar ikili kaynaklardan çalışabilen hassas, düşük güçlü bir FET giriş amplifieridir.negatif rayın altına uzanan giriş voltaj aralığı ile, AD820'nin tek güç kaynağı modunda yeraltında giriş sinyalleri yerleştirmesini sağlar.

En fazla 800 μV'lik ofset voltajı, 2 μV/°C'lik ofset voltaj sapması, tipik giriş yanılımı akımları 25 pA'dan aşağı ve düşük giriş voltaj gürültüsü, 1 GΩ'ya kadar kaynak impedansları ile dc hassasiyetini sağlar. 1.8 MHz birim kazanç bant genişliği, -93 dB THD 10 kHz'de ve 3 V/μs slew hızı 800 μA'lık düşük bir güç kaynağı akımı için sağlanır. AD820 350 pF'ye kadar doğrudan kapasitif yükle çalışır ve en az 15 mA çıkış akımı sağlar.Bu, amplifikatörün çok çeşitli yük koşullarını ele almasına izin verirBu AC ve DC performansının kombinasyonu, ayrıca olağanüstü yük sürüş yeteneği, tek güç kaynağı kullananlar için olağanüstü çok yönlü bir amplifikatör oluşturur.

AD820, iki performans derecesinde mevcuttur. A ve B dereceleri, endüstriyel sıcaklık aralığında -40 ° C'den +85 ° C'ye kadar değerlendirilir. AD820, üç 8 kurşunlu paket seçeneğinde sunulmaktadır:plastik DIP (PDIP), yüzey montajı (SOIC) ve (MSOP).

BİLGİ

Çizim

Bizim avantajımız:

• Yüksek kaliteli ürünler --- tekliflerimiz %100 yeni ve orijinal, ROHS
• Rekabetçi fiyat --- iyi satın alma kanalları iyi fiyatla.
• Profesyonel hizmet --- sevkiyattan önce sıkı kalite testi ve satın alındıktan sonra mükemmel satış sonrası hizmet.
• Yeterli envanter --- Güçlü satın alma ekibimizin desteğiyle,
• Hızlı teslimat --- ödeme onaylandıktan sonra malları 1-3 iş günü içinde göndereceğiz.

Her türlü bileşene ihtiyacınız olduğundan emin olun.Evet.


Ürün Listesi
Elektronik bileşenler serisi, tam yelpazede yarı iletkenler, aktif ve pasif bileşenler sağlayabiliriz. PCB için her şeyi elde etmenize yardımcı olabiliriz.


Teklifler şunları içeriyor:
Entegre devreler, hafıza IC'leri, diyotlar, transistörler, kondansatörler, dirençler, varistorlar, sigortalar, kesiciler ve potansiyometreler, transformatörler, piller, kablolar, röleler, anahtarlar, bağlantılar, terminal blokları,Kristal ve osilatör, İndüktör, Sensör, Transformör, IGBT Sürücü, LED,LCD, Değiştiriciler, PCB (Yazdırılmış devreler kartı),PCBA (PCB Montajı)

Güçlü bir marka:
Mikroçip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK vb.
