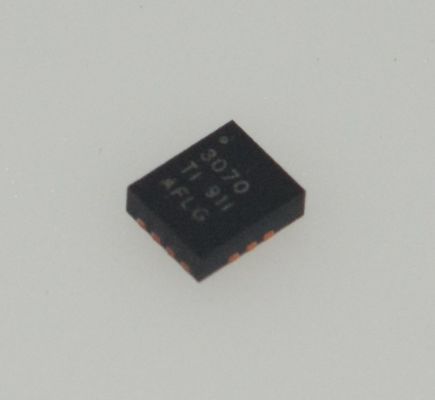

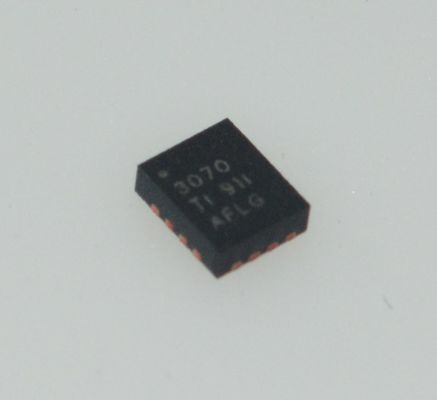

TPS63070RNMR Buck-Boost 96% Eff 2-16V In 5A Peak Adjustable Out 25μA IQ 2.5x3mm QFN Sabit 5V/3.3V Güç tasarrufu modu

TPS63070RNMR Buck-Boost %96 Verimlilik 2-16V Giriş 5A Tepe Ayarlanabilir Çıkış 25µA IQ 2.5x3mm QFN Sabit 5V/3.3V Güç Tasarruf Modu

andnbsp;

Özellikler

andnbsp;andbull; Giriş Gerilim Aralığı: 2.0V - 16V

andbull; Çıkış Gerilim Aralığı: 2.5V - 9V

andbull; %95'e Kadar Verimlilik

andbull; PWM modunda +/- %1 dc doğruluğu

andbull; PFM modunda +%3/-1% dc doğruluğu

andbull; Buck Modunda 2A Çıkış Akımı

andbull; Boost Modunda 2A Çıkış Akımı (VIN=4V;Vout=5V)

andbull; Hassas ENABLE girişi, kullanıcı tanımlı düşük gerilim kilitleme ve tam sıralama sağlar

andbull; Step-Down ve Boost Modu Arasında Otomatik Geçiş

andbull; Tipik Cihaz Sakin Akımı: 50µA

andbull; Sabit ve Ayarlanabilir Çıkış Gerilimi Seçenekleri

andbull; Çıkış Deşarj Seçeneği

andbull; Düşük Çıkış Gücünde Geliştirilmiş Verimlilik için Güç Tasarruf Modu

andbull; 2.4MHz'de Zorunlu Sabit Frekans Çalışması ve Senkronizasyon Seçeneği

andbull; PowerGood Çıkışı

andbull; VSEL, çıkış gerilimi değişikliğine izin verir

andbull; Kapatma Sırasında Yük Bağlantısının Kesilmesi

andbull; Aşırı Sıcaklık Koruması

andbull; Giriş/Çıkış Aşırı Gerilim Koruması

andbull; QFN Paketinde Mevcuttur

andnbsp;

Uygulamalar

andbull; Çift Li-Ion Uygulamaları

andbull; Endüstriyel Ölçüm Ekipmanları

andbull; DSC'ler ve Kameralar

andbull; Dizüstü Bilgisayarlar

andbull; Ultra Mobil PC'ler ve Mobil İnternet Cihazları

andbull; Kişisel Tıbbi Ürünler

andnbsp;

Açıklama

TPS6307x, giriş geriliminin çıkış geriliminden daha yüksek veya daha düşük olabileceği uygulamalar için uygun, yüksek verimli, düşük sakin akımlı bir buck-boost dönüştürücüdür. Çıkış akımları boost modunda 2A'e ve buck modunda 2A'e kadar çıkabilir. Buck-boost dönüştürücü, maksimum verim elde etmek için senkronize doğrultma kullanan sabit frekanslı, darbe genişlik modülasyonu (PWM) denetleyicisine dayanmaktadır. Düşük yük akımlarında, dönüştürücü, geniş bir yük akımı aralığında yüksek verimliliği korumak için Güç Tasarruf Moduna girer. Pilin boşalmasını en aza indirmek için dönüştürücü devre dışı bırakılabilir. Kapatma sırasında, yük pilden ayrılır. Cihaz, 2,5 mm x 3 mm QFN paketinde mevcuttur.

andnbsp;

BİLGİ

andnbsp;

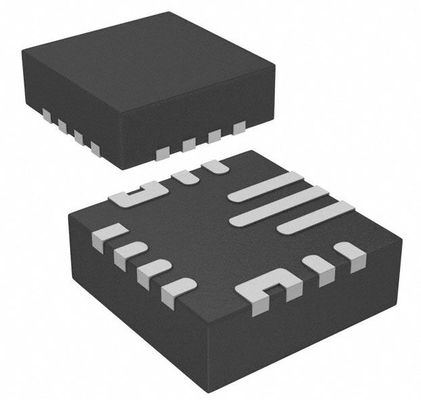

Çizim
