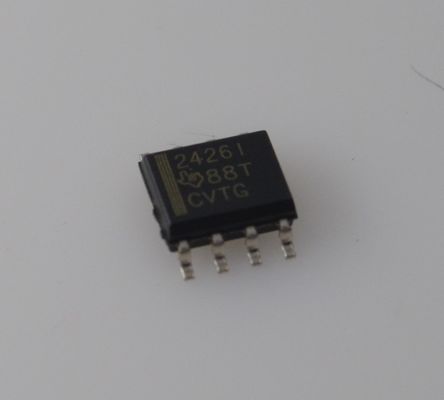

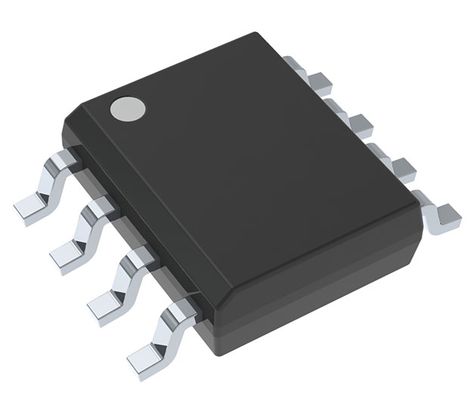

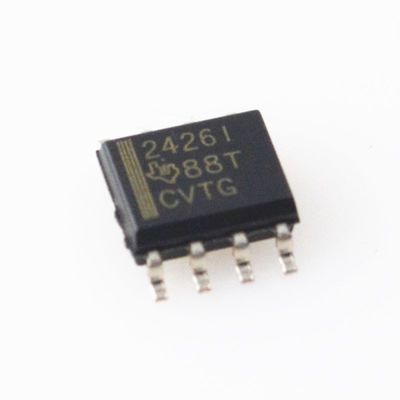

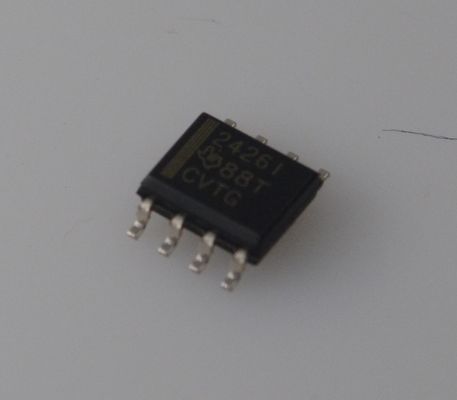

TLE2426IDR ±0.05% Doğruluk ile hassas sanal toprak referans IC 1mA Çıktı 1.4V'den 40V'ye kadar Geniş Girdi Düşük TC (35ppm/°C) ve tek tedarik sistemleri için kısa devre koruması

TLE2426IDR Hassas Sanal Toprak Referans Entegre Devre (IC) veplusmn;%0,05 Doğruluk, 1mA Çıkış, 1,4V - 40V Geniş Giriş, Düşük Sıcaklık Katsayısı (35ppm/anddeg;C) ve Tek Besleme Sistemleri için Kısa Devre Koruması

andnbsp;

Özellikler

Analog Sistemler için 1/2 VI Sanal Toprak

Kendinden Kapsüllü 3-terminalli TO-226AA Kılıf

Mikro Güç İşlemi...170 andmicro;A Tipik, VI = 5 V

Geniş VI Aralığı...4 V - 40 V

Yüksek Çıkış Akımı Kapasitesi

andnbsp; andminus; Kaynak...20 mA Tipik

andnbsp; andminus; Yük...20 mA Tipik

Mükemmel Çıkış Regülasyonu

andminus; andminus;45 andmicro;V Tipik IO = 0 ila andminus;10 mA'da

andminus; +15 andmicro;V Tipik IO = 0 ila +10 mA'da

Düşük Empedanslı Çıkış...0,0075 Ω Tipik

Gürültü Azaltma Pini (Yalnızca D, JG ve P Kılıfları)

andnbsp;

Uygulamalar

1. tek beslemeli op-Amp devreleri
Tek beslemeli işlemsel yükselteçler (örneğin TLE202x, TLV serisi) için sanal bir toprak (VCC/2) oluşturur, çift güç kaynağı ihtiyacını ortadan kaldırır.
Tipik Kullanım Alanları: Sinyal koşullandırma, sensör arayüzleri, ses ön yükseltimi.

2. Veri Toplama Sistemleri (DAQ)
ADC/DAC devreleri için kararlı bir orta ray referansı sağlar, bipolar sinyal salınımını sağlar (örneğin 5V tek beslemeden +2,5V).
Tipik Kullanım Alanları: Endüstriyel sensörler, biyomedikal cihazlar.

3. Taşınabilir/Pille Çalışan Cihazlar
Düşük durgun akım (400uA) ve geniş giriş voltaj aralığı (1,4V - 40v), voltaj dalgalanmaları olan pille çalışan uygulamalar için idealdir.
Tipik Kullanım Alanları: El tipi ölçüm cihazları, kablosuz sensör düğümleri.

4. Otomotiv Elektroniği
Yüksek sıcaklık ve yüksek titreşim ortamlarında güvenilir performans için AEC-Q100 onaylıdır, araç güç yönetimi ve sensör sinyal işleme için uygundur.

5. Test veamp; Ölçüm Ekipmanları
Yüksek doğruluk (+%0,05) ve düşük sıcaklık kayması (35ppm/anddeg;C), multimetreler, osiloskoplar ve diğer hassas cihazlarda kararlı voltaj referansları sağlar.

andnbsp;

Açıklama

Tek bir güç kaynağı kullanan sinyal koşullandırma uygulamalarında, tüm analog sinyal topraklarının sonlandırılması için besleme voltajının yarısına eşit bir referans voltajı gereklidir. Texas Instruments, çıkış voltajı her zaman giriş voltajının yarısına eşit olan hassas bir sanal toprak sunar, TLE2426 andldquo;ray ayırıcı.andrdquo;

Yüksek performanslı, mikro güç işlemsel yükseltecin ve tek bir silikon çip üzerindeki hassas bir şekilde ayarlanmış bölücünün benzersiz kombinasyonu, akım çekerken ve kaynak yaparken 0,5'lik hassas bir VO/VI oranıyla sonuçlanır. TLE2426, 4V ila 40V'luk tam giriş aralığında 280andmicro;A'dan daha az besleme akımı çekerken, 20 mA'lık yük ve kaynak kapasitesi ile düşük empedanslı bir çıkış sağlar. Bir tasarımcının, dirençler, kapasitörler, işlemsel yükselteçler ve voltaj referanslarından oluşan geleneksel bir sinyal toprağı için kart alanından ödün vermesine gerek yoktur. TLE2426'nın performansı ve hassasiyeti, kullanımı kolay, yerden tasarruf sağlayan, 3 terminalli LP kılıfında mevcuttur. Artırılmış performans için, isteğe bağlı 8 pinli kılıflar bir gürültü azaltma pini sağlar. Harici bir kapasitör (CNR) eklenmesiyle, tepe-tepe gürültü azalırken, hat dalgalanma reddi iyileştirilir.

Tek bir 5-V veya 12-V sistem için ilk çıkış toleransı, tam 40-V giriş aralığında %3,6 ile %1'den daha iyidir. Dalgalanma reddi, 12 bit doğruluğu aşar. Uygulama ister bir veri toplama ön ucu, analog sinyal sonlandırma veya sadece hassas bir voltaj referansı olsun, TLE2426, sistem hatasının önemli bir kaynağını ortadan kaldırır.
