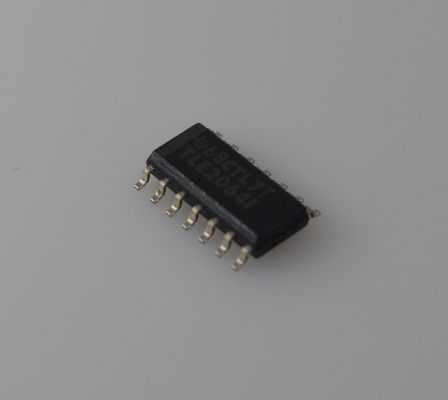

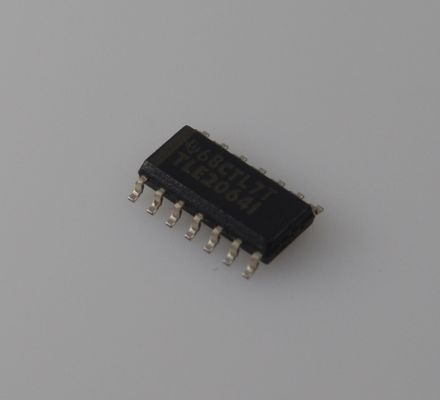

TLE2064IDR Hassas Dörtlü JFET Girişli Op-Amp, 10MHz Bant Genişliği, 45V/µs Dönüş Hızı, Düşük Gürültü (16nV/√Hz), ±2V ila ±20V Besleme, EMI'ye Dayanıklı ve Yüksek Hızlı Sinyal Koşullandırması için Otomotiv Sınıfı

TLE2064IDR Hassas Dörtlü JFET-Girişli Op-Amp, 10MHz Bant Genişliği, 45V/µs Dönüş Hızı, Düşük Gürültü (16nV/√Hz) ±2V ila ±20V Besleme, EMI'ye Dayanıklı ve Otomotiv Sınıfı, Yüksek Hızlı Sinyal Koşullandırması için

Özellikler

• TL06x ve TL03x Operasyonel Amplifikatörlerinin 2 katı Bant Genişliği (2MHz)

• Düşük besleme akımı: 290µA/Ch (tipik)

• Geliştirilmiş DC performansı için çip üzerinde ofset voltajı ayarlaması

• 100Ω yüklerde belirtilen yüksek çıkış sürüşü

• Düşük güçlü BiFET'lerin önceki nesillerinden daha düşük gürültü tabanı

Uygulamalar

• Tam yetkili dijital motor kontrolü

• Uçuş kontrol ünitesi

• Analog giriş modülü

Açıklama

Düşük güçlü JFET-girişli operasyonel amplifikatörlerin TLE206x serisi, güç tüketimini önemli ölçüde artırmadan önceki nesil TL06x ve TL03x BiFET ailelerinin bant genişliğini ikiye katlar. Texas Instruments Excalibur işlemi ayrıca TL06x ve TL03x'ten daha düşük bir gürültü tabanı sağlar. Ofset voltajının çip üzerindeki Zener ayarı, dc-bağlantılı uygulamalar için hassas sınıflar sağlar. TL206x cihazları, cihazların TL06x ve TL03x devrelerinin bant genişliğini ikiye katlamak veya TL05x, TL07x ve TL08x devrelerinin güç tüketimini yaklaşık %90 oranında azaltmak için kullanılabildiği diğer Texas Instruments BiFET'leri ile pim uyumludur.

BiFET operasyonel amplifikatörler, bipolar amplifikatörlerle ilişkili çıkış sürüşünden ödün vermeden, JFET-girişli transistörlerin doğal olarak daha yüksek giriş empedansını sunar. Bu cihaz özellikleri, yüksek empedanslı sensörler veya düşük seviyeli ac sinyalleri ile arayüz oluşturmak için tasarlanmıştır. Cihazlar ayrıca, karşılaştırılabilir güç tüketimine sahip bipolar veya CMOS cihazlarından daha iyi bir ac tepkisine sahiptir. TLE206x ailesi, ±5V kadar düşük beslemelerde 100Ω yükleri sürebilen yüksek çıkışlı bir devreye sahiptir. Bu, onları modemlerde ve iyi ac özellikleri, düşük güç ve yüksek çıkış sürüşü gerektiren diğer uygulamalarda transformatör yüklerini sürmek için benzersiz bir şekilde uygun hale getirir.

BiFET operasyonel amplifikatörler çift güç kaynakları ile kullanılmak üzere tasarlandığından, tek bir kaynaktan çalışırken ortak mod giriş voltajı sınırlarına ve çıkış salınımına dikkat edilmelidir. Giriş sinyalinin DC önyargısı gereklidir ve yükler, orta beslemede sanal bir toprak düğümüne sonlandırılmalıdır. Texas Instruments TLE2426 entegre sanal toprak jeneratörü, BiFET amplifikatörlerini tek beslemelerden çalıştırırken kullanışlıdır.

TLE206x, ±15V ve ±5V'de tamamen belirtilmiştir. Düşük voltajlı veya tek beslemeli sistemlerde çalışmak için, Texas Instruments LinCMOS operasyonel amplifikatör aileleri (TLC- ve TLV-önekleri) önerilir. BiFET'ten CMOS amplifikatörlere geçerken, dönüş hızı ve bant genişliği gereksinimlerine ve çıkış yüklemesine özellikle dikkat edilmelidir. Texas Instruments TLV2432 ve TLV2442 CMOS operasyonel amplifikatörleri dikkate alınması gereken mükemmel seçeneklerdir.

BİLGİ

Çizim
