AK5703EN 24-Bit 192kHz Stereo ADC Düşük Gürültülü Yüksek SNR (114dB) Mikrofon Ön Amfisi Dijital AGC I2S Arayüzü ve Profesyonel Ses ve IoT için Düşük Güç

AK5703EN Düşük Gürültülü Yüksek SNR (114dB) Mikrofon Preamp Dijital AGC I2S Arayüzü ve Pro Audio ve IoT için Düşük Güçlü

venbsp;

Özellikler

1Kayıt Fonksiyonu

venbsp; - 4 kanallı ADC

  - Tam diferansiyel veya Tek uçlu Girdi

venbsp; - Mikrofon Güçlendirici (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

venbsp; - Giriş Voltajı: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)

venbsp; - ADC Performansı:

venbsp; venbsp; S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, Tek uçlu Giriş

venbsp; venbsp; S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, Tam Diferansiyel Girdi

venbsp; - DC-offset iptal için dijital HPF (fc=3.4Hz@fs=44.1kHz)

venbsp; - Mikrofon Duyarlılığı Düzeltmesi (+3dB 3dB, 0.75dB Adım)

venbsp; - Dijital ALC (Automatik Seviye Kontrolü)

venbsp; - Giriş Dijital Hacim (+36dB 52.5dB, 0.375dB Adım, Sessiz)

  - Programlanabilir Çıkış Verisi Gecikmesi

Gecikme süresi: 0'dan 64'e kadar (1/64'lü adım)

2Örnekleme sıklığı:

venbsp; - PLL Slave Mode (BICK pin): 8kHz ️ 48kHz

venbsp; - PLL Slave Mode (MCKI pin): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

venbsp; - PLL Ana Modu: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

venbsp; - EXT Master/Slave Modu: 8kHz ️ 48kHz (256fs), 8kHz ️ 24kHz (512fs), 8kHz ️ 12kHz (1024fs)

3. PLL Giriş Saati:

venbsp; - MCKI pin: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

venbsp; - BICK pin: 32fs/64fs

4. Üstat/köle modu

5Ses Arabirimi Biçimi: MSB First, 2andrs's complement - 24/16-bit MSB justified, 24/16-bit I2S, TDM Mode

6.P I/F: 3 telli Seriyel Kontrol veya I2C Otobüs (Ver 1.0, 400 kHz Modu)

7Güç kaynağı:

- AVDD: 2.4~3.6V

- DVDD: 1.6~1.98V

venbsp; - TVDD: 1.6 veya (DVDD-0.2) ~ 3.6V

8Güç kaynağı akımı: 9.0mA (EXT köle modu)

9. Ta = 30 85 C

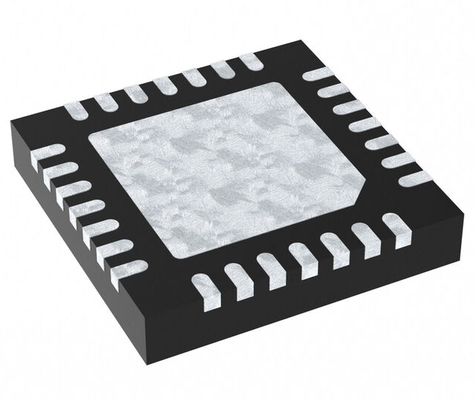

10Paket: 28pin QFN (4mm x 4mm, 0.4mm pitch)

venbsp;

Açıklama

AK5703, programlanabilir mikrofon güçlendirici ve ALC (Automatic Level Control) devresine sahip 4 kanallı 24 bitlik A / D dönüştürücüdür.Entegre bir PLL, çok çeşitli saatlerden çalışır, yüksek tasarım esnekliğini sağlar. Dış mikrofonların önyargılı olması için mikrofon güç çıkışları dahil edilmiştir. Geniş dinamik aralığı elde edilir, 83dB ile +30dB mikrofon kazancı ayarlanır.AK5703 yer tasarrufu sağlayan 28 pinlik QFN paketinde paketlenmiştir..

venbsp;

Uygulamalar

Profesyonel Ses Aygıtları

Kayıt cihazları (taşınabilir kayıt cihazları, dijital ses kayıt cihazları)

Mikrofon dizileri (konferans sistemleri, ses tanıma cihazları)

Karıştırıcılar ve ses arabirimleri (USB/Case ses ekipmanları)

cAlıcı ses ürünleri

Yüksek kaliteli kulaklıklar/USB mikrofonlar (oyun, canlı yayın, içerik oluşturma)

Akıllı hoparlörler (yüksek sadakatli ses yakalama)

Taşınabilir müzik çalarlar (Hi-Res ses desteği)

Sesle etkileşim ve çok sayıda cihaz

Akıllı ev sistemleri (ses asistanları, akıllı merkezler)

Araç içi ses sistemleri (gürültü azaltma, uzak alan alımı)

Kablosuz mikrofonlar (karaoke mikrofonları, akış mikrofonları)

Yayın ve Konferans Sistemleri

Konferans mikrofonları (her yönlü/her yönlü alıcı)

Yayınlama derecesinde kayıt (podcasting, radyo)
