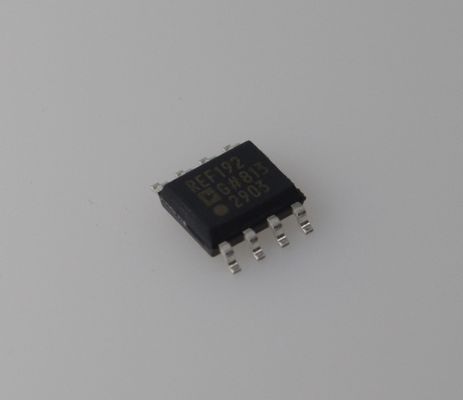

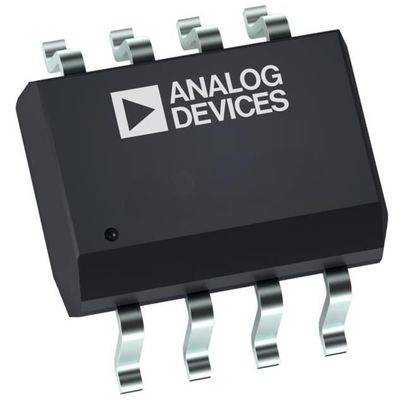

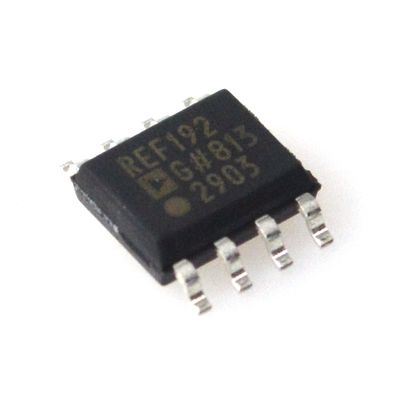

REF192GSZ Ultra Düşük Gürültü 2.5V Voltaj Referansı ±0,1% Başlangıç Doğruluğu 3ppm/°C Sürüklenme 60μA Sakin Akım 10mA Çıkış -40°C'den +125°C'ye kadar and SOT-23 Paketi

REF192GSZ Ultra Düşük Gürültülü 2.5V Voltaj Referansı, andplusmn;%0.1 İlk Doğruluk, 3ppm/anddeg;C Sürüklenme, 60andmicro;A İstikrarlı Akım, 10mA Çıkış, -40anddeg;C ila +125anddeg;C Aralığı ve SOT-23 Paketi

andnbsp;

ÖZELLİKLER

Sıcaklık katsayısı: maksimum 5 ppm/anddeg;C

Yüksek çıkış akımı: 30 mA

Düşük besleme akımı: maksimum 45 andmu;A

İlk doğruluk: maksimum andplusmn;2 mV1

Uyku modu: maksimum 15 andmu;A

Düşük gerilim düşümü

Yük regülasyonu: 4 ppm/mA

Hat regülasyonu: 4 ppm/V

Kısa devre koruması

andnbsp;

UYGULAMALAR

Taşınabilir cihazlar

ADC'ler ve DAC'ler

Akıllı sensörler

Güneş enerjili uygulamalar

Döngü akımıyla çalışan cihazlar

andnbsp;

GENEL AÇIKLAMA

REF19x serisi hassas bant aralığı voltaj referansları, çok düşük bir sıcaklık katsayısı ve yüksek ilk doğruluk elde etmek için patentli bir sıcaklık sürüklenme eğrisi düzeltme devresi ve yüksek kararlılığa sahip, ince film dirençlerinin lazerle kırpılmasını kullanır.

REF19x serisi, çıkış voltajının 100 mV kadar altında beslemelerden kararlı çıkış voltajı sağlayan ve 45 andmu;A'den daha az besleme akımı tüketen, düşük gerilim düşümlü (LDV) mikro güç cihazlarından oluşur. SLEEP pinine düşük bir TTL veya CMOS seviyesi uygulanarak etkinleştirilen uyku modunda, çıkış kapatılır ve besleme akımı 15 andmu;A'den daha aza düşürülür.

REF19x serisi referanslar, otomotiv gibi uygulamalar için -40anddeg;C ila +125anddeg;C arasında tipik performans özellikleriyle, genişletilmiş endüstriyel sıcaklık aralığında (-40anddeg;C ila +85anddeg;C) belirtilir.

Tüm elektriksel sınıflar 8 uçlu SOIC paketinde mevcuttur; PDIP ve TSSOP paketleri yalnızca en düşük elektriksel sınıfta mevcuttur.

andnbsp;

TEST PİNLERİ

Test Pini 1 ve Test Pini 5, paket içi Zener zapping için ayrılmıştır. Çıkışta en yüksek doğruluk seviyesini elde etmek için, çıkış voltajını ayarlamak için Zener zapping tekniği kullanılır. Her bir birim farklı bir ayarlama miktarı gerektirebileceğinden, test pinlerindeki direnç değeri pinden pine ve parçadan parçaya büyük ölçüde değişir. Kullanıcı, Pin 1 ve Pin 5'i bağlı bırakmalıdır.

andnbsp;

BİLGİ

andnbsp;

Çizim
