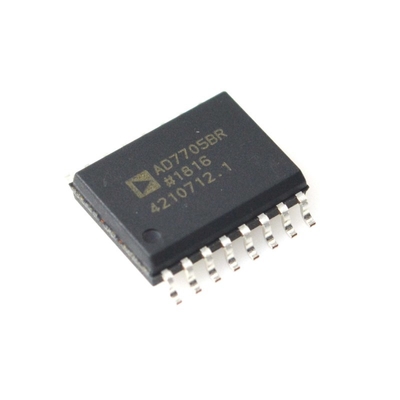

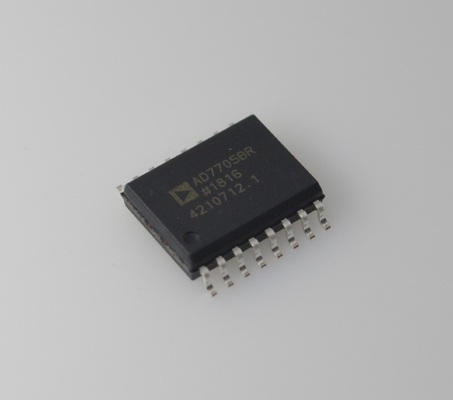

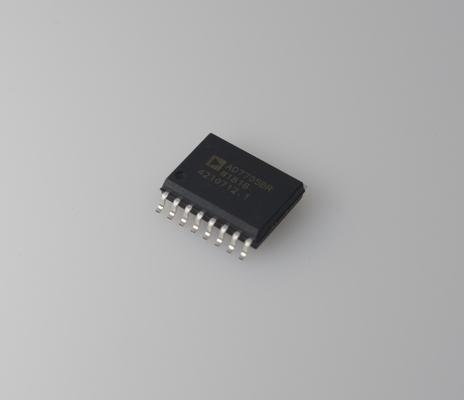

AD7705BRZ ADC 16-Bit Hassasiyet Düşük Gürültülü 3V/5V Çalışma Çip Üzeri Filtre SPI Arayüzü Düşük Güç -40°C ila +85°C Endüstriyel Sınıf

AD7705BRZ ADC 16-Bit Hassasiyet Düşük Gürültülü 3V/5V Çalışma Çip Üzeri Filtre SPI Arayüzü Düşük Güç -40anddeg;C ila +85anddeg;C Endüstriyel Sınıf

andnbsp;

ÖZELLİKLER

AD7705: 2 adet tam diferansiyel giriş kanallı ADC

AD7706: 3 adet psödo diferansiyel giriş kanallı ADC

andnbsp; 16 bit kayıp kod yok

andnbsp; %0,003 doğrusalsızlık

Programlanabilir kazanç ön ucu: 1'den 128'e kadar kazançlar 3 telli seri arayüz

andnbsp; SPIandreg;-, QSPIandtrade;-, MICROWIREandtrade;-, ve DSP uyumlu

andnbsp; andnbsp; SCLK'de Schmitt tetikleyici girişi

Analog girişi tamponlama yeteneği

2,7 V ila 3,3 V veya 4,75 V ila 5,25 V çalışma

Güç dağılımı 3 V'da maksimum 1 mW

Bekleme akımı maksimum 8 andmu;A

16 uçlu PDIP, 16 uçlu SOIC ve 16 uçlu TSSOP paketleri

andnbsp;

GENEL AÇIKLAMA

AD7705/AD7706, düşük frekanslı ölçüm uygulamaları için eksiksiz analog ön uçlardır. Bu 2/3 kanallı cihazlar, doğrudan bir transdüserden düşük seviyeli giriş sinyallerini kabul edebilir ve seri dijital çıkış üretebilir. Cihazlar, 16 bit'e kadar kayıp kod olmaması performansı elde etmek için bir andSigma;-andDelta; dönüşüm tekniği kullanır. Seçilen giriş sinyali, bir analog modülatör etrafında oluşturulmuş, tescilli, programlanabilir kazançlı bir ön uca uygulanır. Modülatör çıkışı, bir çip üzerindeki dijital filtre tarafından işlenir. Bu dijital filtrenin ilk çentiği, filtre kesme ve çıkış güncelleme hızının ayarlanmasına izin vererek, bir çip üzerindeki kontrol kaydı aracılığıyla programlanabilir.

AD7705/AD7706 cihazları, tek bir 2,7 V ila 3,3 V veya 4,75 V ila 5,25 V beslemeden çalışır. AD7705, iki adet tam diferansiyel analog giriş kanalına sahiptir; AD7706, üç adet psödo diferansiyel giriş kanalına sahiptir.

Her iki cihaz da diferansiyel bir referans girişine sahiptir. 0 mV ila 20 mV'den 0 V ila 2,5 V'a kadar giriş sinyali aralıkları, 5 V'luk bir VDD ve 2,5 V'luk bir referans ile çalışırken her iki cihaza da dahil edilebilir. Ayrıca, AD7705'teki AIN(andminus;) girişlerine ve AD7706'daki COMMON girişine referanslı andplusmn;20 mV'den andplusmn;2,5 V'a kadar bipolar giriş sinyali aralıklarını da işleyebilirler.

AD7705/AD7706 cihazları, 3 V'luk bir besleme ve 1,225 V'luk bir referans ile 0 mV ila 10 mV'den 0 V ila 1,225 V'a kadar unipolar giriş sinyali aralıklarını işleyebilir. Cihazlar, andplusmn;10 mV'den andplusmn;1,225 V'a kadar bipolar giriş aralıklarını kabul edebilir. Bu nedenle, AD7705/AD7706 cihazları, 2 kanallı veya 3 kanallı bir sistem için tüm sinyal koşullandırmasını ve dönüşümünü gerçekleştirir.

AD7705/AD7706, akıllı, mikrodenetleyici veya DSP tabanlı sistemlerde kullanım için idealdir. Cihazlar, 3 telli çalışma için yapılandırılabilen bir seri arayüze sahiptir. Kazanç ayarları, sinyal polaritesi ve güncelleme hızı seçimi, giriş seri portu kullanılarak yazılımda yapılandırılabilir. Parçalar, parçanın kendisinde veya sistemde kazanç ve ofset hatalarını ortadan kaldırmak için kendi kendine kalibrasyon ve sistem kalibrasyon seçenekleri içerir. CMOS yapısı çok düşük güç dağılımı sağlar ve güç kapatma modu, bekleme güç tüketimini tipik olarak 20 andmu;W'ye düşürür.

Bu parçalar, 16 uçlu, geniş gövdeli (0,3 inç), plastik çift sıralı paket (DIP); 16 uçlu, geniş gövdeli (0,3 inç), standart küçük hat (SOIC) paketi ve düşük profilli, 16 uçlu, ince daraltılmış küçük hat paketi (TSSOP) olarak mevcuttur.

andnbsp;

andnbsp;

andnbsp;

Uygulamalar

Endüstriyel Proses Kontrolü
Basınç/sıcaklık/akış sensörleri için sinyal koşullandırma

4-20mA akım döngüsü ölçümü.
PLC sistemleri için analog giriş modülleri
Tıbbi ve Sağlık Cihazları
Taşınabilir tıbbi cihazlar (glukometreler, tansiyon monitörleri)

Biyoelektrik sinyal alımı (EEG/EKG)

Akıllı Enstrümantasyon
Yüksek hassasiyetli elektronik teraziler (0,01g çözünürlük)

Laboratuvar analiz ekipmanı0
Gaz dedektörleri
Tüketici Elektroniği
Yüksek kaliteli akıllı ev sensörleri0
Fitness ekipmanı biyometrik izleme
Otomotiv Elektroniği
Pil Yönetim Sistemi (BMS) voltaj izleme
Motor parametre alımı

andnbsp;
