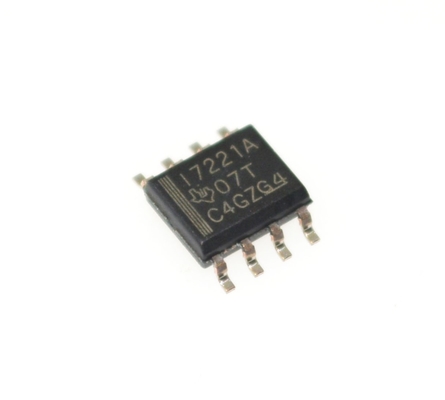

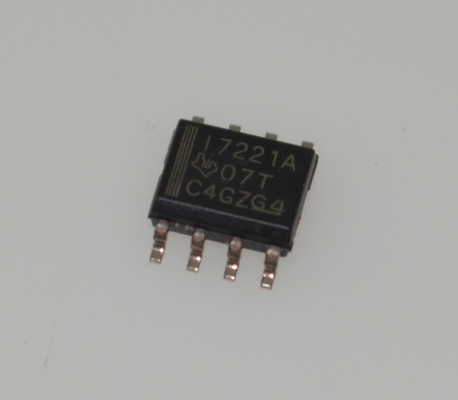

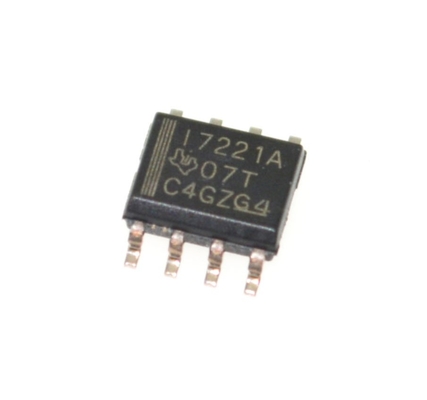

ISO7221ADR Dijital Izolatör 1-Kanal 150Mbps Yüksek Hızlı 3kVrms Izolasyon 3.1ns Gecikme 2.7-5.5V Geniş Voltaj -40°C'den +125°C'ye SOIC-8 Paketi

ISO7221ADR Dijital İzolatör 1 Kanallı 150Mbps Yüksek Hızlı 3kVrms İzolasyon 3.1ns Gecikme 2.7-5.5V Geniş Voltaj -40°C ila +125°C SOIC-8 Paket

Özellikler

• 1, 5, 25 ve 150Mbps Sinyal Hızı Seçenekleri

  – Düşük Kanal-Kanal Çıkış Eğriliği; 1ns Maks.

  – Düşük Darbe Genişliği Bozulması (PWD); 1ns Maks.

  – Düşük Titreşim İçeriği; 1ns Tipik @ 150Mbps

• 50kV/μs Tipik Geçici Bağışıklık

• 2.8V (C-Sınıfı), 3.3V veya 5V Beslemelerle Çalışır

• 4kV ESD Koruması

• Yüksek Elektromanyetik Bağışıklık

•–40°C ila +125°C Çalışma Aralığı

• Tipik 28 Yıllık Ömür (İzolasyon Ömür Projeksiyonuna bakın)

• Güvenlikle İlgili Sertifikalar:

  – DIN EN IEC 60747-17 (VDE 0884-17)

  – UL 1577 bileşen tanıma programı

  – IEC 62368-1, IEC 61010-1, IEC 60601-1 ve GB 4943.1 sertifikaları

Uygulamalar

• Fabrika Otomasyonu

 – Modbus

 – Profibus™

 – DeviceNet™ Veri Yolları

• Bilgisayar Çevre Birimi Arayüzü

• Servo Kontrol Arayüzü

• Veri Toplama

Açıklama

ISO7220x ve ISO7221x ailesi cihazları çift kanallı dijital izolatörlerdir. PCB düzenini kolaylaştırmak için, kanallar ISO7220x'te aynı yönde ve ISO7221x'te zıt yönlerde yönlendirilmiştir. Bu cihazlar, TI'nin silikon dioksit (SiO2) izolasyon bariyeri ile ayrılmış bir mantık girişi ve çıkış tamponuna sahiptir ve VDE başına 4000VPK'ya kadar galvanik izolasyon sağlar. İzole güç kaynakları ile birlikte kullanıldığında, bu cihazlar yüksek voltajı engeller ve toprakları izole eder, ayrıca bir veri yolunda veya diğer devrelerdeki gürültü akımlarının yerel toprağa girmesini ve hassas devreleri etkilemesini veya zarar vermesini engeller.

Bir ikili giriş sinyali koşullandırılır, dengeli bir sinyale çevrilir, ardından izolasyon bariyeri tarafından farklılaştırılır. İzolasyon bariyerinde, bir diferansiyel karşılaştırıcı mantık geçiş bilgilerini alır, ardından bir flip-flop'u ayarlar veya sıfırlar ve buna göre çıkış devresini ayarlar. Çıkışın uygun dc seviyesini doğrulamak için bariyer boyunca periyodik bir güncelleme darbesi gönderilir. Bu dc-yenileme darbesi her 4μs'de bir alınmazsa, girişin güçsüz olduğu veya aktif olarak sürülmediği varsayılır ve arıza emniyet devresi çıkışı mantıksal yüksek duruma sürer.

Elde edilen zaman sabiti, 0Mbps (DC) ila 150Mbps (Bir hattın sinyal hızı, saniyede yapılan voltaj geçişlerinin sayısıdır, birimler bps olarak ifade edilir) arasında mevcut sinyal hızlarıyla hızlı çalışma sağlar. A-seçeneği, B-seçeneği ve C-seçeneği cihazları TTL giriş eşiklerine ve cihazın çıkışına geçici darbelerin geçmesini engelleyen bir gürültü filtresine sahiptir. M-seçeneği cihazları CMOS VCC/2 giriş eşiklerine sahiptir ve giriş gürültü filtresine ve ek yayılma gecikmesine sahip değildir.

ISO7220x ve ISO7221x cihaz ailesi, 2.8V (C-Sınıfı), 3.3V, 5V veya herhangi bir kombinasyonda iki besleme voltajı gerektirir. Tüm girişler, 2.8V veya 3.3V beslemeden beslendiğinde 5V toleranslıdır ve tüm çıkışlar 4mA CMOS'tur.

ISO7220x ve ISO7221x cihaz ailesi, –40°C ila +125°C ortam sıcaklığı aralığında çalışmak üzere karakterize edilmiştir.

BİLGİ

Çizim
