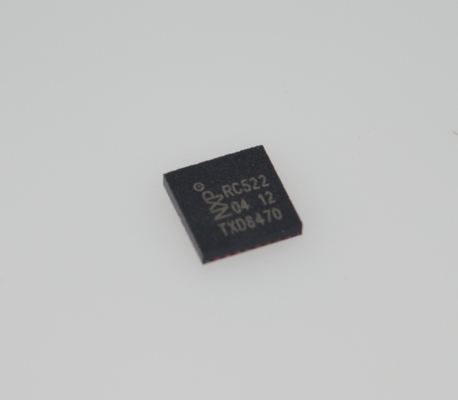

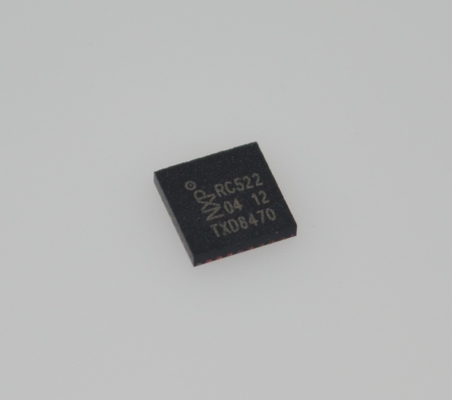

MFRC52202HN1 13.56MHz RFID/NFC Okuyucu IC'si, ISO 14443A/MIFARE Desteği, SPI/I2C/UART Arayüzleri, 10cm Menzil, Düşük Güç Modu, Çarpışma Önleme ve Güvenli Erişim Sistemleri için Kompakt HVQFN32 Paketi

MFRC52202HN1 ISO 14443A/MIFARE Destek SPI/I2C/UART Arayüzleri ile 13.56MHz RFID/NFC Okuyucu IC, 10cm Menzilli, Düşük Güç Modu Çarpışma Karşıtı ve Güvenli Erişim Sistemleri için Kompakt HVQFN32 Paketi

Özellikleri ve faydaları

Yanıtları demodüle etmek ve çözmek için yüksek derecede entegre analog devreler

En az sayıda harici bileşene sahip bir antenin bağlanması için tamponlanmış çıkış sürücüleri

ISO/IEC 14443 A/MIFARE ve NTAG'ı destekler

Antennenin boyutuna ve ayarına bağlı olarak okuma/yazma modunda tipik çalışma mesafesi 50 mm'ye kadar

MF1xxS20, MF1xxS70 ve MF1xxS50 şifrelemesini okuma/yazma modunda destekler

ISO/IEC 14443'ü destekler 848 kBd'ye kadar daha yüksek transfer hızı iletişim

MFIN/MFOUT'u destekler

MFIN/MFOUT üzerinden bağlı akıllı kart IC'ye ek iç güç kaynağı

Desteklenen makine arayüzleri

10 Mbit/s'ye kadar SPI

Hızlı modda 400 kBd'ye kadar, Yüksek hızlı modda 3400 kBd'ye kadar I2C otobüs arayüzü

RS232 1228.8 kBd'ye kadar seri UART, pin gerilim kaynağına bağlı voltaj seviyeleri

FIFO tamponu 64 bayt gönderme ve alım işlemlerini halleder.

Esnek kesme modları

Düşük güç fonksiyonu ile sert sıfırlama

- Yazılım modu ile kapatma

Programlanabilir zamanlayıcı

27.12 MHz kuvars kristaline bağlanmak için iç osilatör

2.5 V ile 3.3 V arasında güç kaynağı

CRC eşişlemcisi

Programlanabilir I/O pinleri

¢ İçsel öz test

Tanıtım

1.0 ve 2. sürümler arasındaki farklılıklar.0

MFRC522 iki versiyonda mevcuttur:

• MFRC52201HN1, daha sonra 1.0 versiyonu olarak adlandırılır ve

• MFRC52202HN1, daha sonra 2. sürüm olarak adlandırılır.0.

MFRC522 sürümü 2.0, 1.0 sürümüyle tamamen uyumludur ve ek olarak aşağıdaki özellikleri ve iyileştirmeleri sunar:

• Sert koşullarda okuyucu IC'nin istikrarının artması

• Ek bir zamanlayıcı prescaler, bölüm 8. 5' e bakın.

• RX Multiple 1'e ayarlandığında düzeltilmiş CRC işlemi

Bu veri sayfası sürümü, MFRC522'nin her iki sürümünü de kapsar ve geçerli olduğunda sürümler arasındaki farklılıkları açıklar.

Genel açıklama

MFRC522, 13.56 MHz'de temassız iletişim için son derece entegre bir okuyucu/yazıcı IC'dir. MFRC522 okuyucu ISO/IEC 14443 A/MIFARE ve NTAG'ı destekler.MFRC522'nin iç verici, ek aktif devreler olmadan ISO/IEC 14443 A/MIFARE kartları ve transponderleri ile iletişim kurmak için tasarlanmış bir okuma/yazma antenini çalıştırabilir.Alıcı modülü, ISO / IEC 14443 A / MIFARE uyumlu kartlardan ve transponderlerden sinyalleri demodüle etmek ve dekodlamak için sağlam ve verimli bir uygulama sağlar.Dijital modül, ISO/IEC 14443 A çerçeveleme ve hata algılama (parite ve CRC) işlevselliğinin tamamını yönetir. MFRC522 MF1xxS20, MF1xxS70 ve MF1xxS50 ürünlerini destekler. MFRC522 temassız iletişimi destekler ve her iki yönde 848 kBd'ye kadar daha yüksek transfer hızlarını kullanır.

BİLGİ

Çizim

Bizim avantajımız:

• Yüksek kaliteli ürünler --- tekliflerimiz %100 yeni ve orijinal, ROHS
• Rekabetçi fiyat --- iyi satın alma kanalları iyi fiyatla.
• Profesyonel hizmet --- sevkiyattan önce sıkı kalite testi ve satın alındıktan sonra mükemmel satış sonrası hizmet.
• Yeterli envanter --- Güçlü satın alma ekibimizin desteğiyle,
• Hızlı teslimat --- ödeme onaylandıktan sonra malları 1-3 iş günü içinde göndereceğiz.

Her türlü bileşene ihtiyacınız olduğundan emin olun.Evet.


Ürün Listesi
Elektronik bileşenler serisi, tam yelpazede yarı iletkenler, aktif ve pasif bileşenler sağlayabiliriz. PCB için her şeyi elde etmenize yardımcı olabiliriz.


Teklifler şunları içeriyor:
Entegre devreler, hafıza IC'leri, diyotlar, transistörler, kondansatörler, dirençler, varistorlar, sigortalar, kesiciler ve potansiyometreler, transformatörler, piller, kablolar, röleler, anahtarlar, bağlantılar, terminal blokları,Kristal ve osilatör, İndüktör, Sensör, Transformör, IGBT Sürücü, LED,LCD, Değiştiriciler, PCB (Yazdırılmış devreler kartı),PCBA (PCB Montajı)

Güçlü bir marka:
Mikroçip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK vb.
