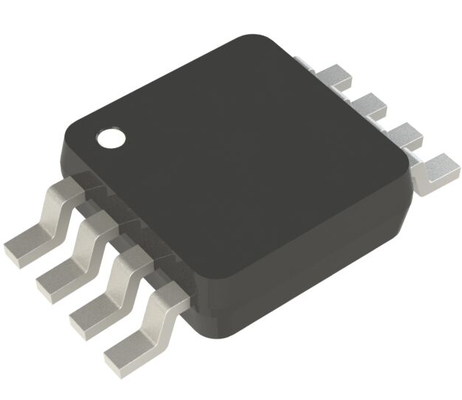

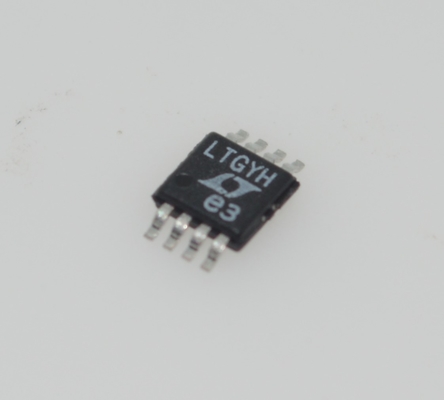

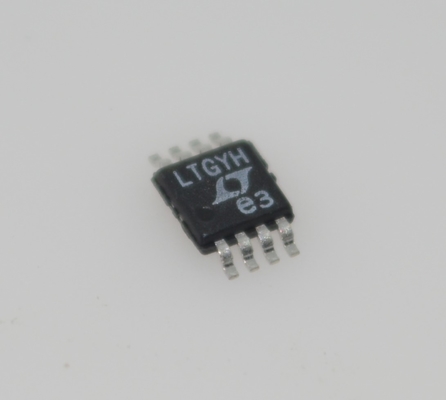

LT6657AHMS8-5 Hassas 5V Voltaj Referansı, Ultra Düşük 2ppm/°C Sürüklenme, %0,05 İlk Doğruluk, 10mA Çıkış, Geniş 2.7V-36V Besleme, Düşük Gürültü ve Üst Düzey Uygulamalar için MSOP-8 Kılıf

LT6657AHMS8-5 Hassas 5V Voltaj Referansı, Ultra Düşük 2ppm/°C Sürüklenme, %0,05 İlk Doğruluk, 10mA Çıkış, Geniş 2.7V-36V Besleme, Düşük Gürültü ve Yüksek Uç Uygulamalar için MSOP-8 Kılıf

andnbsp;

Özellikler

Düşük Sürüklenme

andnbsp; andnbsp;A Sınıfı: Maks. 1.5ppm/°C

andnbsp; andnbsp;B Sınıfı: Maks. 3ppm/°C

Düşük Gürültü:

andnbsp; andnbsp;0.5ppmP-P (0.1Hz - 10Hz)

andnbsp; andnbsp;0.8ppmRMS (10Hz - 1kHz)

40V'a Kadar Geniş Besleme Aralığı

10mA Min. Kaynak ve Gider

Hat Düzenlemesi: 0.2ppm/V

Yük Düzenlemesi: 2andmicro;V/mA

Ters Besleme Koruması

Ters Çıkış Koruması

Düşük Güç Kapatma: andlt;4andmicro;A Maks.

1.25V Seçeneği için 1.5V Min. Besleme

Termal Koruma

Şönt Modunda Çalışabilir

Negatif Referans Olarak Yapılandırılabilir

Mevcut Çıkış Voltajı Seçenekleri: 1.25V, 2.5V, 3V, 4.096V, 5V

MSOP-8 Kılıf

andnbsp;

Uygulamalar

Yüksek Sıcaklık Endüstriyel

Yüksek Çözünürlüklü Veri Toplama Sistemleri

Enstrümantasyon ve Proses Kontrolü

Otomotiv Kontrol ve İzleme

Tıbbi Ekipmanlar

Şönt ve Negatif Voltaj Referansları

andnbsp;

Tanım

LTandreg;6657, sağlam çalışma özelliklerini son derece düşük sürüklenme ve düşük gürültü ile birleştiren hassas bir voltaj referansıdır. Gelişmiş eğrilik telafisi ile bu bant aralığı referansı, öngörülebilir sıcaklık davranışı ile 1.5ppm/°C sürüklenme ve %0.1 ilk voltaj doğruluğu elde eder. Ayrıca 0.5ppmP-P gürültü ve çok düşük sıcaklık döngüsü histerezisi sunar.

LT6657, çıkış voltajının sadece 50mV üzerinde, 40V'a kadar beslenebilen düşük düşüşlü bir referanstır. Tamponlu çıkış, düşük çıkış empedansı ve hassas yük düzenlemesi ile andplusmn;10mA çıkış akımını destekler. Yüksek akım çekme kapasitesi, pozitif bir referansla aynı hassasiyette negatif bir voltaj referansı olarak çalışmaya izin verir. Bu parça, ters pil koşulları altında güvenlidir ve çıkışın kısa devre olması durumunda akım koruması ve aşırı yük koşulları için termal kapatma içerir. Hızlı açılmayı sağlarken güç azaltımına izin vermek için bir kapatma dahildir.

LT6657, andndash;40anddeg;C ila 125anddeg;C sıcaklık aralığında tamamen belirtilmiştir. 8 uçlu MSOP kılıfında mevcuttur.

andnbsp;

BİLGİ

andnbsp;

Çizim

10 saniyelik çıkış voltajı ölçümlerinde, gözlemlerin en az yarısının bu sayının altında bir tepe-tepe değerine sahip olması gerektiğini gösterir. Örneğin, LT6657-2.5, 10 saniyelik gözlemlerin en az %50'sinde 0.5ppmP-P'den daha az ölçer. Yukarıda belirtildiği gibi, gürültünün istatistiksel dağılımı, uzun süre gözlemlenirse, gürültü nedeniyle çıkış voltajındaki tepe hatasının, daha küçük bir aralıkta gözlemlenenden çok daha büyük olabileceği şeklindedir. Gürültü nedeniyle olası maksimum hata genellikle, 6 ila 8.4 aralığında olduğu varsayılan, tahmini bir tepe faktörü ile çarpılan RMS değeri kullanılarak tahmin edilir. Bu maksimum olası değer, yalnızca çıkış voltajı çok uzun süre ölçülürse gözlemlenecektir. Bu nedenle, yaygın yönteme ek olarak, LT6657 için (Linear Technologyandrsquo;nin AN124'ünde ayrıntılı olarak açıklanmıştır) gürültüyü ölçmek için daha kapsamlı bir yaklaşım kullanılmıştır ve bu, sonuçtan daha fazla bilgi elde edilmesini sağlar. Özellikle, bu yöntem, gürültüyü önemli ölçüde daha uzun bir süre boyunca karakterize ederek, düşük frekanslı gürültünün daha eksiksiz bir tanımını sağlar. Referans gürültüsü, Şekil 15'te gösterilen devrenin çıkışında bir ADC/DVM sistemi ile ölçülür. Daha sonra 10 için tepe-tepe voltajı hesaplanır
