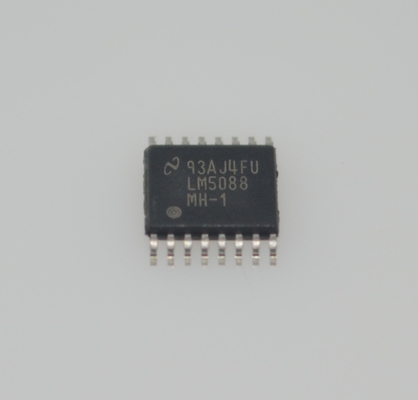

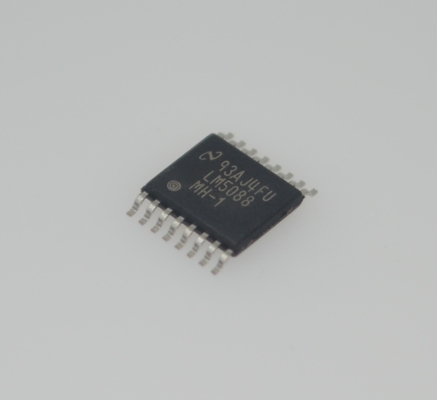

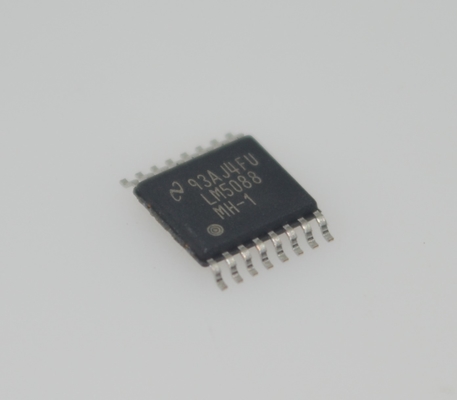

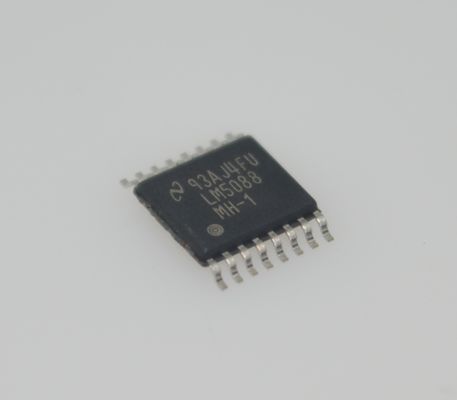

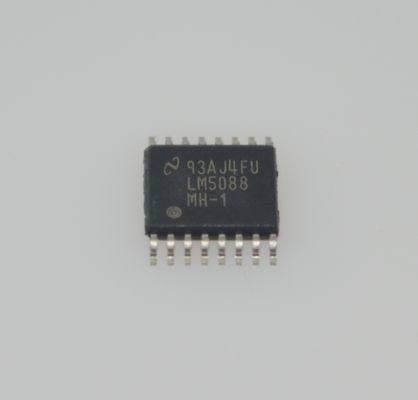

LM5088MHX-1 75V 1.5A Geniş 7.5V-75V Giriş Düzenlenebilir Çıktı (1.25V-60V) % 90 Verimlilik Frekans Düzenleyici (50kHz-1MHz) Isı Kapama and HTSOP-8 Paketi

LM5088MHX-1 75V 1.5A Buck Anahtarlamalı Regülatör, Geniş 7.5V-75V Giriş, Ayarlanabilir Çıkış (1.25V-60V) %90 Verimlilik, Frekans Ayarı (50kHz-1MHz), Termal Kapanma veamp; HTSOP-8 Kılıf

andnbsp;

Özellikler

andbull; Aşağıdaki sonuçlarla AEC-Q100 nitelikli:

andnbsp; andndash; Cihaz sıcaklık derecesi 1: andndash;40anddeg;C ila +125anddeg;C ortam çalışma sıcaklık aralığı

andnbsp; andndash; Cihaz HBM ESD sınıflandırma seviyesi 2

andnbsp; andndash; Cihaz CDM ESD sınıflandırma seviyesi C5

andbull; Taklit akım modu kontrolü

andbull; Harici yüksek taraf N-kanallı MOSFET'i sürer

andbull; 4,5 V ila 75 V arasında ultra geniş giriş voltaj aralığı

andbull; Düşük IQ kapatma ve bekleme modları

andbull; Düşük düşüş voltajı için yüksek görev döngüsü oranı özelliği

andbull; Yayılmış spektrum EMI azaltma (LM5088-1)

andbull; Aşırı yük koruması için kesinti zamanlayıcısı (LM5088-2)

andbull; %1,5 geri besleme referans doğruluğu ile 1,205 V'dan ayarlanabilir çıkış voltajı

andbull; Geniş bant genişliğine sahip hata yükseltici

andbull; Tek dirençli osilatör frekans ayarı

andbull; Osilatör senkronizasyon yeteneği

andbull; Programlanabilir yumuşak başlatma

andbull; Yüksek voltajlı, düşük düşüşlü önyargı regülatörü

andbull; Termal kapanma koruması

andbull; 16 pimli HTSSOP kılıf

andnbsp;

Uygulamalar

andbull; Otomotiv bilgi-eğlence sistemleri

andbull; Otomotiv USB aksesuar adaptörleri

andbull; Endüstriyel DC-DC önyargı ve motor sürücüleri

andnbsp;

AçıklamaLM5088 yüksek voltajlı senkron olmayan buck kontrol cihazı, minimum sayıda harici bileşen kullanarak verimli, yüksek voltajlı bir buck dönüştürücü uygulamak için gerekli tüm işlevlere sahiptir. LM5088, 4,5 V ila 75 V arasında ultra geniş bir giriş voltaj aralığında çalışacak şekilde yapılandırılabilir. Bu kullanımı kolay kontrol cihazı, harici bir N-kanallı buck anahtarını kontrol edebilen seviye kaydırılmış bir kapı sürücüsü içerir. Kontrol yöntemi, taklit bir akım rampası kullanan tepe akım modu kontrolüne dayanmaktadır. Taklit bir kontrol rampası kullanılması, darbe genişlik modülasyon devresinin gürültü duyarlılığını azaltır ve yüksek giriş voltajı ve düşük çıkış voltajı uygulamalarında gerekli olan çok küçük görev döngülerinin güvenilir bir şekilde kontrol edilmesini sağlar. LM5088 anahtarlama frekansı 50 kHz ila 1 MHz arasında programlanabilir.

LM5088 iki versiyonda mevcuttur: LM5088-1, iletilen ve yayılan EMI'yi azaltmak için andplusmn;%5 frekans titreme işlevi sağlarken, LM5088-2, aşırı yük koruması için çok yönlü bir yeniden başlatma zamanlayıcısı sağlar. Ek özellikler arasında düşük düşüşlü bir önyargı regülatörü, kapatma ve bekleme modlarını kontrol etmek için üç seviyeli etkinleştirme girişi, yumuşak başlatma ve osilatör senkronizasyon yeteneği bulunur. Cihaz, termal olarak geliştirilmiş 16 pimli HTSSOP kılıfında mevcuttur.

andnbsp;

BİLGİ

andnbsp;

Çizim
