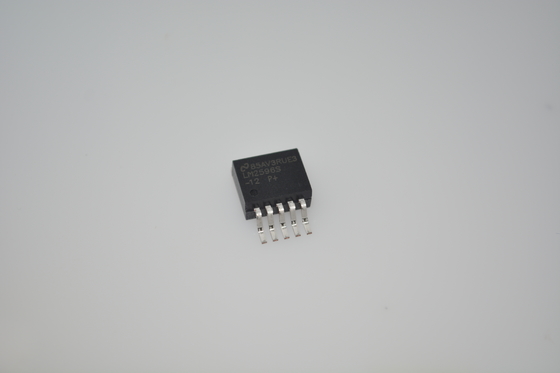

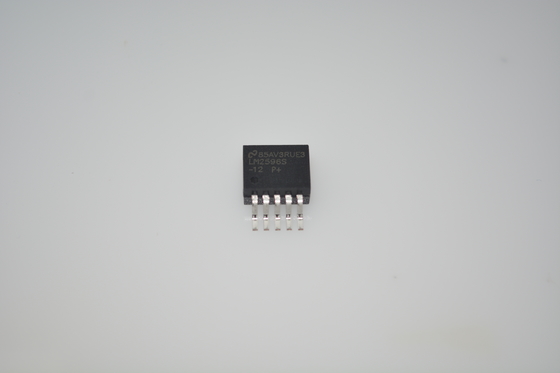

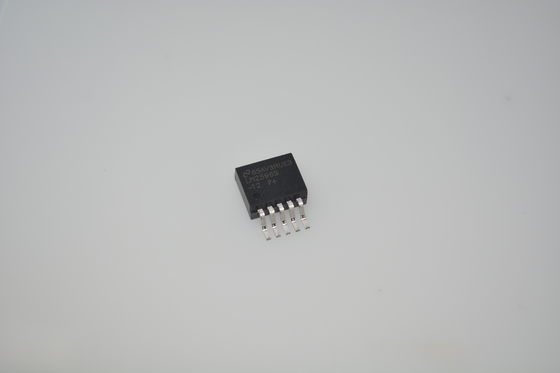

LM2596SX-12 Geniş 4.5V-40V Giriş % 80 Verimlilik Düzenlenebilir Çıktı, Termal Koruma Düşük Dalga ve Güç Düzenlemesi için Kompakt TO-263 Paketi

LM2596SX-12 12V 3A Step-Down Dönüştürücü, Geniş 4.5V-40V Giriş, %80 Verimlilik, Ayarlanabilir Çıkış, Termal Koruma, Düşük Dalgalanma ve Güvenilir Güç Regülasyonu için Kompakt TO-263 Kılıf

andnbsp;

Özellikler

andbull; Mevcut yeni ürün:andndash; LMR51430 4.5 - 36-V, 3-A, 500-kHz ve 1.1 MHz senkron dönüştürücü

andbull; Daha hızlı pazara sunma süresi için:andndash; TLVM13630 3 - 36-V, 3-A, 200-kHz - 2.2-MHz güç modülü

andbull; 3.3-V, 5-V, 12-V ve ayarlanabilir çıkış versiyonları

andbull; Ayarlanabilir versiyon çıkış voltaj aralığı: 1.2-V ila 37-V veplusmn;4% maksimum hat ve yük koşullarında

andbull; TO-220 ve TO-263 kılıflarda mevcuttur

andbull; 3-A çıkış yük akımı

andbull; 40 V'a kadar giriş voltaj aralığı

andbull; Yalnızca dört harici bileşen gerektirir

andbull; Mükemmel hat ve yük regülasyonu özellikleri

andbull; 150-kHz sabit frekanslı dahili osilatör

andbull; TTL kapatma özelliği

andbull; Düşük güç bekleme modu, IQ, tipik olarak 80 andmu;A

andbull; Yüksek verimlilik

andbull; Kolayca temin edilebilen standart indüktörler kullanır

andbull; Termal kapatma ve akım sınırlama koruması

andbull; WEBENCHandreg; Güç Tasarımcısı ile LM2596 kullanarak özel bir tasarım oluşturun

andnbsp;

Uygulamalar

andbull; Ev aletleri

andbull; Şebeke altyapısı

andbull; EPOS

andbull; Ev sineması

andnbsp;

Açıklama

LM2596 serisi regülatörler, 3-A'lik bir yükü mükemmel hat ve yük regülasyonu ile sürebilen, bir step-down (buck) anahtarlamalı regülatör için tüm aktif fonksiyonları sağlayan monolitik entegre devrelerdir. Bu cihazlar 3.3 V, 5 V, 12 V sabit çıkış voltajlarında ve ayarlanabilir bir çıkış versiyonunda mevcuttur.

Minimum sayıda harici bileşen gerektiren bu regülatörlerin kullanımı basittir ve dahili frekans kompanzasyonu ve sabit frekanslı bir osilatör içerir.

LM2596 serisi 150 kHz'lik bir anahtarlama frekansında çalışır, bu da daha düşük frekanslı anahtarlamalı regülatörlerle gerekebileceklerden daha küçük boyutlu filtre bileşenlerine izin verir. Birkaç farklı kurşun bükme seçeneğiyle standart bir 5-pin TO-220 kılıfında ve bir 5-pin TO-263 yüzeye montaj kılıfında mevcuttur.

andnbsp;

BİLGİ

andnbsp;

Çizim
