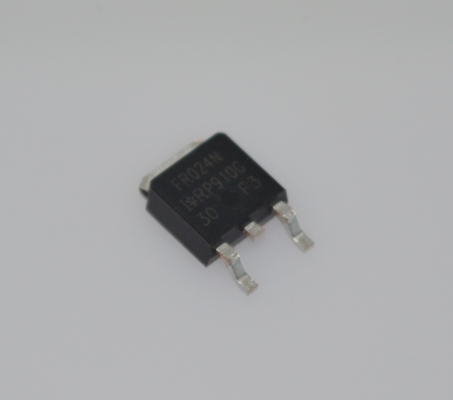

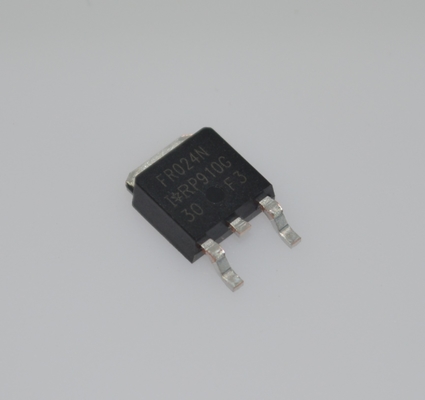

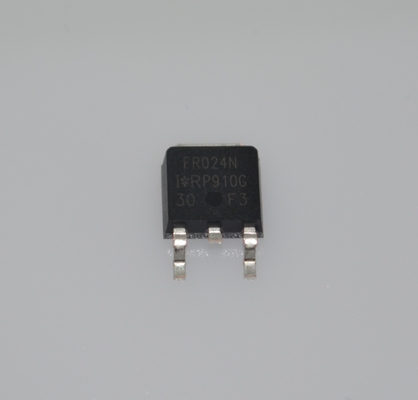

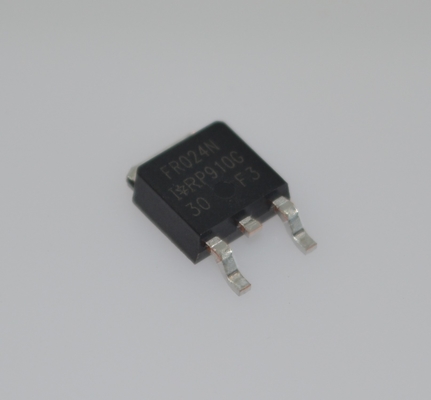

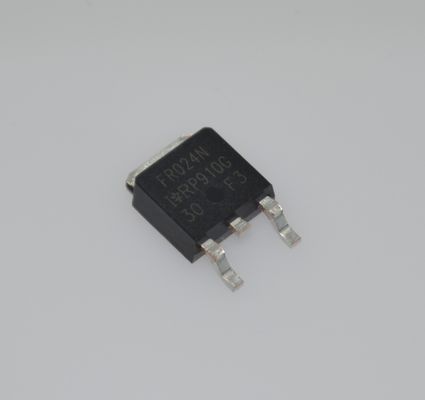

IRFR024NTRPBF 55V 24A N-Kanal MOSFET, Ultra Düşük 0.028Ω RDS(açık), Hızlı Anahtarlama Hızı, %100 Çığ Test Edilmiş, Kompakt DPAK Kılıf, Kurşunsuz ve RoHS Uyumlu

IRFR024NTRPBF 55V 24A N-Kanal MOSFET ultra düşük 0.028 ve Omega ile; RDS ((on), Hızlı Değişim Hızı 100% Avalanche Tested Compact DPAK Paketi Kurşunsuz ve RoHS uyumlu

venbsp;

Başvurular

fırçalı motor sürücü uygulamaları

BLDC Motor sürücü uygulamaları

Pil ile çalışan devreler

Yarım köprü ve tam köprü topolojileri

Senkron düzleyici uygulamaları

Rezonans modlu güç kaynakları

OR ve gereksiz güç anahtarları

DC/DC ve AC/DC dönüştürücüler

DC/AC Inverterler

venbsp;

Faydaları

Geliştirilmiş Kapı, Çığ ve Dinamik dV/dt

Sertlik Tamamen Karakterizasyonlu Kapasitans ve Çığ SOA

Geliştirilmiş gövde diyot dV/dt ve dI/dt kapasitesi

Kurşunsuz

RoHS uyumlu, Halogensiz

venbsp;

Özellikleri

Elektriksel özellikler
N-Kanal MOSFET, geliştirme modu

Çekim Kaynağı Voltajı (Vandlt;subandgt;DSSandlt;/subandgt): 55V

Sürekli akış akımı (yeraltı akımı)
34A (@25anddeg;C)
23A (@100anddeg;C)
On-Resistance ((Randlt;subandgt;DS ((on) andlt;/subandgt;):
0.0242 (tipik olarak, Vandlt;subandgt;GSandlt;/subandgt;=10V)
0.0282 ((max, Vandlt;subandgt;GSandlt;/subandgt;=10V)

Kapı Sınır Voltajı (Vandlt;subandgt;Gs(th)andlt;/subandgt): 2V ~ 4V

Maksimum Kapı-Kaynak Voltajı (Vandlt;subandgt;Gsandlt;/subandgt): ve artımn;20V
Değişim Özellikleri
Giriş Kapasitesi (Candlt;subandgt;issandlt;/subandgt;): 1100pF (tipik)

Çıkış Kapasitesi (Candlt;subandgt;ossandlt;/subandgt;): 300pF (tipik)

Ters Transfer Kapasitansı (Candlt;subandgt;rssandlt;/subandgt;): 80pF (tipik)

Açma/kapama gecikme süresi (tandlt;subandgt;d(on) andlt;/subandgt;/tandlt;subandgt;d(off) andlt;/subandgt): Nanosaniye düzeyinde,yüksek frekanslı anahtarlama için uygundur.

Isı Performansı
Maksimum Güç Çöküşü (Pandlt;subandgt;Dandlt;/subandgt;): 48W ((@25anddeg;C)

Isı Direnci (Randlt;subandgt;andtheta;JAandlt;/subandgt): 62anddeg;C/W (heatsink olmadan)

Çalışma sıcaklık aralığı: -55°C ~ +175°C
Paket ve Mekanik Özellikler
Paket Tipi: TO-252 (DPAK), yüzey montajı

RoHS uyumlu, kurşunsuz tasarım

Düşük Parazitik İndüktans, PCB düzenine optimize edilmiş
