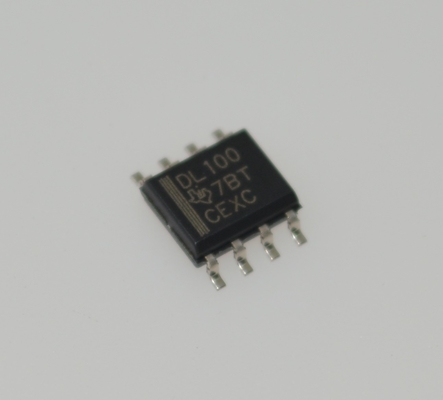

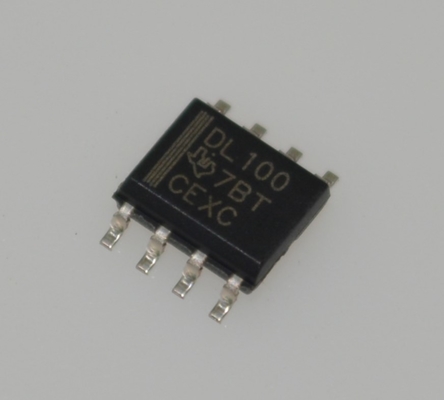

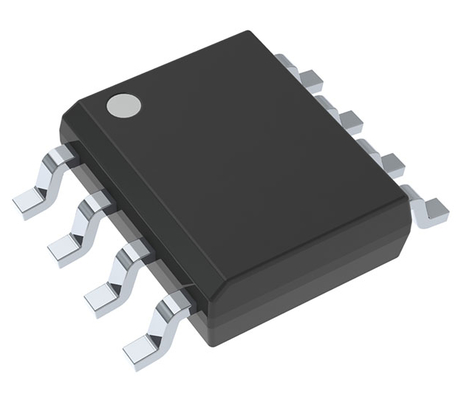

SN65LVDS100DR LVDS tampon/sürücü 400Mbps Veri hızı 3.3V Tedarik 100Ω İç bitiş SOIC-8 -40°C -85°C

SN65LVDS100DR LVDS Tampon/Sürücü 400Mbps Veri Hızı 3.3V Besleme 100andOmega; Dahili Sonlandırma SOIC-8 -40anddeg;C ila +85anddeg;C

andnbsp;

Özellikler

andbull; 2 Gbps'ye eşit veya daha büyük Sinyal Hızları için Tasarlandı 1

andbull; Toplam Jitter< 65 ps

andbull; MC100EP16 için Düşük Güç Alternatifi

andbull; Düşük 100-ps (Maksimum) Parçadan Parçaya Kayma

andbull; 0-V ila 4-V Giriş Gerilim Aralığında 25mV Alıcı Giriş Eşik Histerezisi

andbull; Girişler LVPECL, CML ve LVDS Sinyal Seviyeleri ile Elektriksel Olarak Uyumlu

andbull; 3.3-V Besleme İşlemi

andbull; LVDT 110-Ω Sonlandırma Direnci Entegre Eder

andbull; SOIC ve MSOP'ta Sunulur

andnbsp;

Uygulamalar

andbull; Kablosuz Altyapı

andbull; Telekomünikasyon Altyapısı

andbull; Yazıcılar

andnbsp;

Açıklama

SN65LVDS100, SN65LVDT100, SN65LVDS101 ve SN65LVDT101, tekrarlayıcılar olarak bağlanan yüksek hızlı diferansiyel alıcılar ve sürücülerdir. Alıcı, 2 Gbps'ye kadar hızlarda düşük voltajlı diferansiyel sinyalleme (LVDS), pozitif yayıcı-bağlı mantık (PECL) veya akım modu mantığı (CML) giriş sinyallerini kabul eder ve bunu LVDS veya PECL çıkış sinyali olarak tekrarlar. Cihazdaki sinyal yolu, düşük yayılan emisyonlar ve minimum eklenmiş jitter için diferansiyeldir.

SN65LVDS100 ve SN65LVDT100'ün çıkışları, TIA/EIA-644-A tarafından tanımlanan LVDS seviyeleridir. SN65LVDS101 ve SN65LVDT101'in çıkışları 3.3-V PECL seviyeleri ile uyumludur. Her ikisi de nominal olarak 100-Ω karakteristik empedansa sahip diferansiyel iletim hatlarını sürer.

SN65LVDT100 ve SN65LVDT101, daha az kart alanı, daha az bileşen ve mümkün olan en kısa sap uzunluğu için 110-Ω diferansiyel hat sonlandırma direnci içerir. SN65LVDS100 ve SN65LVDS101'de bulunan VBB gerilim referansını içermezler. VBB, tek uçlu giriş sinyallerini almak için kullanılan ve özellikle tek uçlu 3.3-V PECL girişleriyle kullanışlı olan, tipik olarak VCC'nin altında 1.35 V'luk bir gerilim referansı sağlar. VBB kullanılmadığında, bağlantısız veya açık bırakılmalıdır.

Tüm cihazlar andndash;40anddeg;C ila 85anddeg;C arasında çalışacak şekilde karakterize edilmiştir.

andnbsp;

BİLGİ

andnbsp;

Çizim
