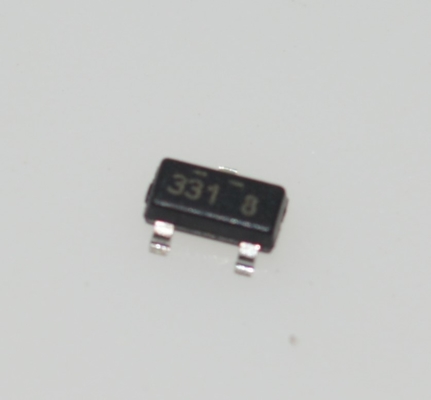

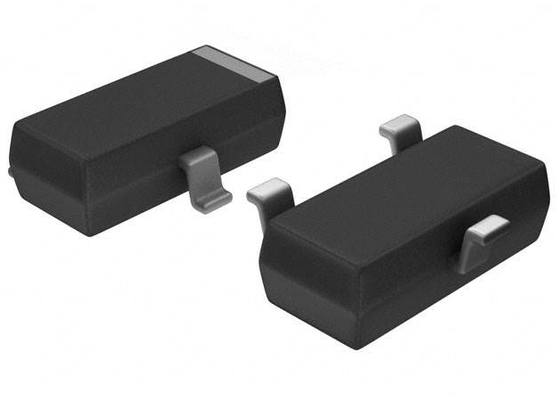

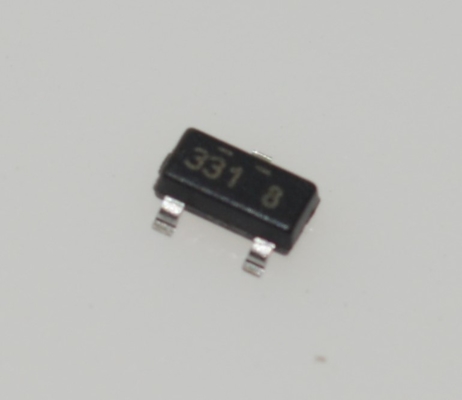

NDS331N 20V N-Kanal MOSFET 1.6A Sürekli 0.25Ω Rds ((on) SOT-23 1.8V Mantıksal Seviye -55°C'den +150°C'ye kadar

NDS331N 20V N-Kanal MOSFET 1.6A Sürekli 0.25Ω Rds(açık) SOT-23 1.8V Mantık Seviyesi -55°C ila +150°C

Özellikler

 1.3 A, 20 V

 RDS(açık) = 0.21 @ VGS = 2.7 V

 RDS(açık) = 0.16 @ VGS = 4.5 V

 Üstün Termal ve Elektriksel Yetenekler için Tescilli SUPERSOT −3 Tasarımı Kullanılarak Endüstri Standardı Kontur SOT−23 Yüzeye Montaj Paketi

 Son Derece Düşük RDS(açık) için Yüksek Yoğunluklu Hücre Tasarımı

 Olağanüstü Açık Direnç ve Maksimum DC Akım Kapasitesi

 Bu, Pb−Free bir Cihazdır

Genel Açıklama

Bu N−Kanal mantık seviyesi geliştirme modu güç alan etkili transistörler, onsemi'nin tescilli, yüksek hücre yoğunluklu, DMOS teknolojisi kullanılarak üretilmektedir. Bu çok yüksek yoğunluklu işlem, açık durum direncini en aza indirmek için özel olarak tasarlanmıştır. Bu cihazlar, dizüstü bilgisayarlarda, taşınabilir telefonlarda, PCMCIA kartlarında ve hızlı anahtarlama ve düşük hat içi güç kaybının çok küçük bir kontur yüzeye montaj paketinde gerekli olduğu diğer pille çalışan devrelerdeki düşük voltajlı uygulamalar için özellikle uygundur.

UYGULAMALAR

Taşınabilir Elektronik

Yük anahtarlama: Akıllı telefonlarda, TWS kulaklıklarda güç yönetimi

Pil Koruması: Şarj/deşarj yollarında anahtar görevi görür (1.6A sürekli akımı destekler).

Düşük Güçlü DC-DC Dönüşümü

Senkron Doğrultma: 0.250 Rds(açık) aracılığıyla verimliliği artırmak için Buck/Boost çipleriyle (örneğin, TPS61093) eşleştirilmiştir.

Seviye kaydırma: Sinyal izolasyonu için 1.8V/3.3V/5V mantık sistemleriyle uyumludur.

Sensör ve Sinyal İşleme

Sensör Güç anahtarlaması: Sıcaklık/nem sensörleri, optik modüller için enerji tasarrufu kontrolü.

Analog anahtarlama: Düşük voltajlı (<20V) sinyal yollarında mekanik rölelerin yerini alır.

Endüstriyel Kontrol

PLC G/Ç Arayüzleri: LED'leri veya küçük röleleri sürer (serbest tekerlek diyotu gerektirir).
Düşük Taraf Anahtarlama: Fanları, küçük motorları vb. kontrol eder.

BİLGİ

Çizim
