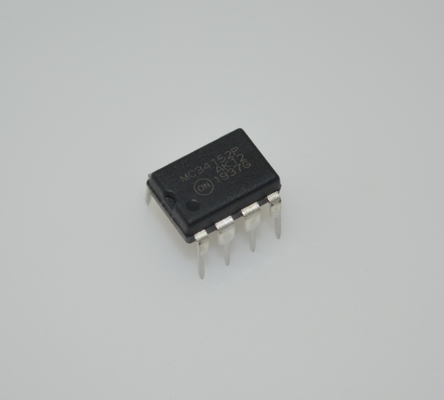

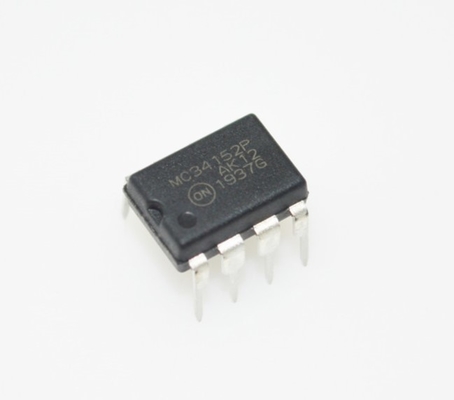

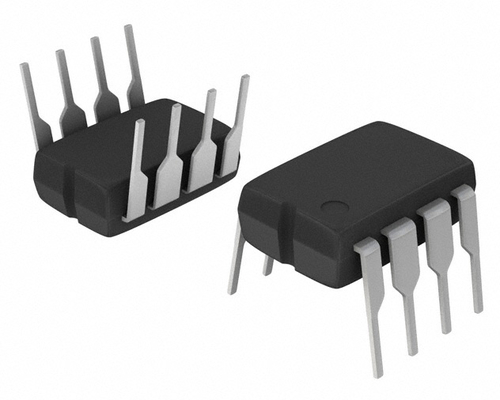

MC34152PG Çift MOSFET Sürücüsü 1.5A Zirve Akımı 12V-18V Tedarik 50ns Yükseliş / Düşüş DIP-8 -40°C'den +85°C'ye kadar

MC34152PG Çift MOSFET Sürücü 1.5A Tepe Akımı 12V-18V Besleme 50ns Yükselme/Düşme DIP-8 -40°C ila +85°C

Özellikler

• 1.5 A Totem Kutup Çıkışlı İki Bağımsız Kanal

• 1000 pF Yük ile 15 ns Çıkış Yükselme ve Düşme Süreleri

• Histerezisli CMOS/LSTTL Uyumlu Girişler

• Histerezisli Düşük Gerilim Kilidi

• Düşük Bekleme Akımı

• Verimli Yüksek Frekanslı Çalışma

• Ortak Anahtarlamalı Regülatör Kontrol IC'leri ile Gelişmiş Sistem Performansı

• Otomotiv ve Diğer Uygulamalar için NCV Öneki Site ve Değişiklik Kontrolleri Gerektirir

• Bunlar Pb−Free ve Halide−Free Cihazlardır

AÇIKLAMA

MC34152/MC33152, düşük akımlı dijital sinyallerin yüksek geçiş hızlarıyla büyük kapasitif yükleri sürmesini gerektiren uygulamalar için özel olarak tasarlanmış çift, evirmeyen yüksek hızlı sürücülerdir. Bu cihazlar, CMOS/LSTTL mantığıyla uyumlu hale getiren düşük giriş akımına, giriş geçiş süresinden bağımsız hızlı çıkış anahtarlaması için giriş histerezisine ve güç MOSFET'lerini sürmek için ideal olan iki yüksek akımlı totem kutup çıkışına sahiptir. Ayrıca, düşük besleme gerilimlerinde sistemin düzensiz çalışmasını önlemek için histerezisli bir düşük gerilim kilidi de dahildir.

Tipik uygulamalar arasında anahtarlamalı güç kaynakları, dc−to−dc dönüştürücüler, kapasitör şarj pompası gerilim çarpanları/eviriciler ve motor kontrolörleri bulunur.

Bu cihaz, çift−in−line ve yüzeye montaj paketlerinde mevcuttur.

Giriş Aşaması

Mantık Girişleri, 1.67 V'de ortalanmış giriş eşiği ile 170 mV histerezise sahiptir. Giriş eşikleri, tüm çalışma gerilim aralığında bu cihazı CMOS ve LSTTL mantık aileleriyle doğrudan uyumlu hale getiren VCC'ye duyarsızdır. Giriş histerezisi, giriş sinyali geçiş süresinden bağımsız hızlı çıkış anahtarlaması sağlar ve giriş eşikleri geçilirken çıkış salınımlarını önler. Girişler, topraktan VCC'ye kadar değişen bir sinyal genliğini kabul edecek şekilde tasarlanmıştır. Bu, bir kanalın çıkışının, ana−köle çalışması için ikinci bir kanalın girişini doğrudan sürmesini sağlar. Her girişin 30 k'lık bir çekme direnci vardır, böylece bağlı olmayan bir açık giriş, ilişkili Sürücü Çıkışının bilinen bir düşük durumda olmasına neden olur.

Çıkış Aşaması

Her totem kutup Sürücü Çıkışı, 1.0 A'de tipik bir ‘açık’ direnci 2.4 ile 1.5 A'ya kadar kaynak ve batırma kapasitesine sahiptir. Düşük ‘açık’ direnci, karşılaştırmalı CMOS sürücülerine göre daha düşük bir VCC'de yüksek çıkış akımlarının elde edilmesini sağlar. Her çıkışın, VCC 1.4 V'tan az olduğunda MOSFET kapısını düşük tutmak için 100 k'lık bir çekme direnci vardır. Cihaza aşırı akım veya termal koruma tasarlanmamıştır, bu nedenle VCC veya toprağa çıkış kısa devreleri önlenmelidir.

Yük ile seri haldeki parazitik endüktans, sürücü çıkışlarının açılma geçişi sırasında VCC'nin üzerinde ve kapanma geçişi sırasında toprağın altında çalmasına neden olur. CMOS sürücülerle, bu çalışma modu yıkıcı bir çıkış kilitleme durumuna neden olabilir. MC34152, çıkış kilitlemesine karşı bağışıktır. Sürücü Çıkışları, pozitif gerilim geçişlerini kelepçelemek için VCC'ye dahili bir diyot içerir. VCC 18 V'da çalışırken, çıkış halkasının maksimum 20 V cihaz derecesini aşmasını önlemek için uygun güç kaynağı baypası gözlemlenmelidir. Negatif çıkış geçişleri, dahili NPN çekme transistörü tarafından kelepçelenir. Negatif çıkış geçişi sırasında NPN çekme üzerinde tam besleme gerilimi uygulandığından, yüksek frekanslarda güç dağılımı aşırı olabilir. Şekil 19, 20 ve 21, sürücü güç dağılımını azaltmak için harici Schottky diyot kelepçeleri kullanma yöntemini göstermektedir.

BİLGİ

Çizim
