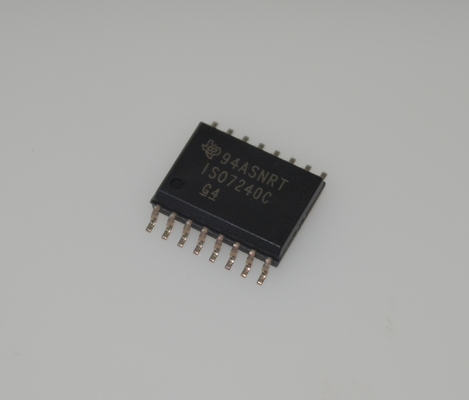

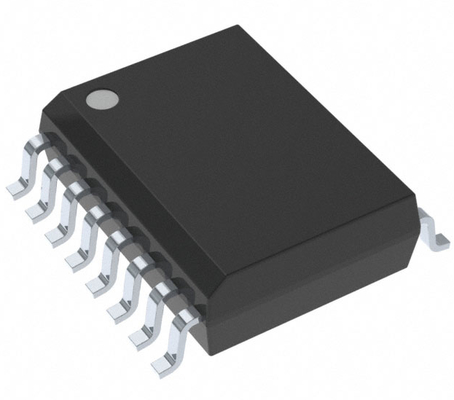

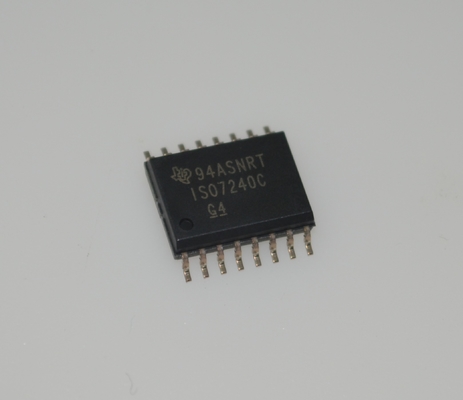

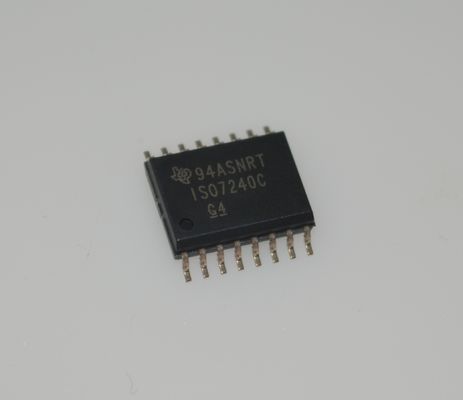

ISO7240CDWR 100Mbps Hızlı Yüksek CMTI (50kV/μs) Geniş Tedarik Alanı (3V-5.5V) Düşük Güçlü Güçlü ESD Koruması ve SOIC-16 Paketi

ISO7240CDWR 4 Kanallı 100Mbps Hızlı Dijital İzolatör, Yüksek CMTI (50kV/µs), Geniş Besleme Aralığı (3V-5.5V), Düşük Güç, Sağlam ESD Koruması ve SOIC-16 Kılıf

Özellikler

• 25 ve 150Mbps Sinyal Hızı Seçenekleri – Düşük Kanal-Kanal Çıkış Eğriliği; 1ns Maksimum – Düşük Darbe Genişliği Bozulması (PWD); 2ns Maksimum – Düşük Titreşim İçeriği; 1ns Tipik @ 150Mbps

• Seçilebilir Varsayılan Çıkış (ISO7240CF)

• Dereceli Çalışma Geriliminde > 25 Yıllık Ömür (bkz. İzolasyon Ömrü Projeksiyonu)

• 4-kV ESD Koruması

• 3.3V veya 5V Beslemelerle Çalışır

• Yüksek Elektromanyetik Bağışıklık (bkz. ISO72x Dijital İzolatör Manyetik Alan Bağışıklığı)

• -40°C ila +125°C Çalışma Sıcaklığı Aralığı

• Güvenlikle İlgili Sertifikalar: – DIN EN IEC 60747-17 (VDE 0884-17) – UL 1577 bileşen tanıma programı – IEC 61010-1, IEC 62368-1 sertifikası

Uygulamalar

• Fabrika Otomasyonu – Modbus – Profibus™ – DeviceNet™ Veri Yolları

• Bilgisayar Çevre Birimi Arayüzü

• Servo Kontrol Arayüzü

• Veri Toplama

Açıklama

ISO7240x, ISO7241x ve ISO7242x cihazları, çoklu kanal yapılandırmalarına ve çıkış etkinleştirme işlevlerine sahip dört kanallı dijital izolatörlerdir. Bu cihazlar, Texas Instruments'ın silikon dioksit (SiO2) izolasyon bariyeri ile ayrılmış mantık girişi ve mantık çıkışı tamponlarına sahiptir. İzole güç kaynaklarıyla birlikte kullanıldığında, bu cihazlar yüksek gerilimi engellemeye, toprakları izole etmeye ve gürültü akımlarının yerel toprağa girmesini ve hassas devrelerle etkileşime girmesini veya onlara zarar vermesini önlemeye yardımcı olur.

ISO7240x cihaz ailesi, tüm dört kanalı aynı yönde bulundurur. ISO7241x cihaz ailesi, üç kanalı aynı yönde ve bir kanalı zıt yönde bulundurur. ISO7242x cihaz ailesi, her yönde iki kanal bulundurur.

C eki (C seçeneği) olan cihazlar, TTL giriş eşiklerine ve cihazın çıkışına geçici darbelerin geçmesini engelleyen bir gürültü filtresine sahiptir. M eki (M seçeneği) olan cihazlar, CMOS VCC/2 giriş eşiklerine sahiptir ve giriş gürültü filtresine veya ek yayılma gecikmesine sahip değildir.

ISO7240CF cihazı, 7. pinde bir giriş devre dışı bırakma işlevine ve CTRL pini (10. pin) ile seçilebilir bir yüksek veya düşük arıza korumalı çıkış işlevine sahiptir. Arıza korumalı çıkış, CTRL pinine bir mantık yüksek sinyali yerleştirildiğinde veya pin bağlı olmadığında bir mantık yüksek sinyalidir. CTRL pinine bir mantık düşük sinyali uygulanırsa, arıza korumalı çıkış bir mantık düşük çıkış durumuna gelir. ISO7240CF cihazının giriş devre dışı bırakma işlevi, verilerin izolasyon bariyerinden çıkışa geçmesini engeller. Girişler devre dışı bırakıldığında veya VCC1 kapatıldığında, çıkışlar CTRL pini tarafından ayarlanır.

Bu cihazlar, her iki tarafta da 3.3V veya 5V beslemelerden, herhangi bir kombinasyonda çalıştırılabilir. Sinyal giriş pinleri, kullanılan gerilim besleme seviyesinden bağımsız olarak 5V toleranslıdır.

Bu cihazlar, -40°C ila +125°C ortam sıcaklığı aralığında çalışmak üzere karakterize edilmiştir.
