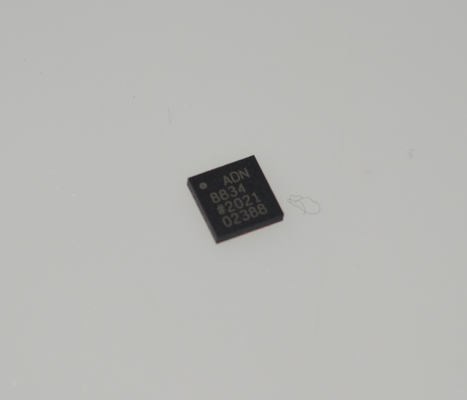

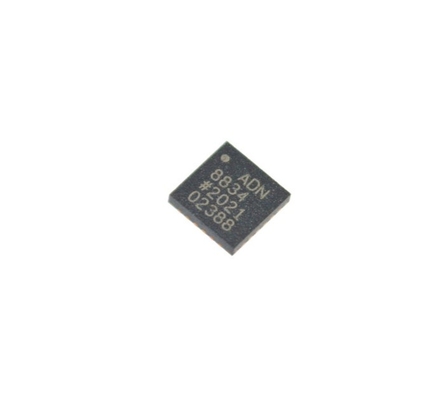

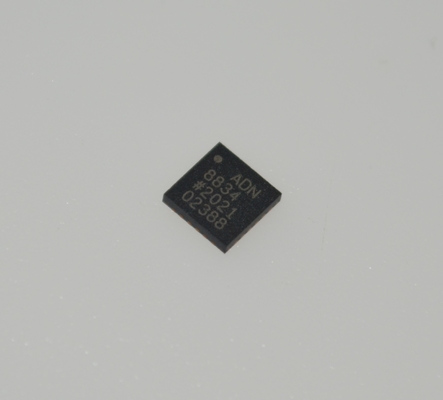

ADN8834ACPZ-R7 3A TEC Kontrol Cihazı ±2.5°C Kararlılık 2.7-5.5V Besleme I2C Arayüzü LFCSP-32 -40°C ila +85°C

ADN8834ACPZ-R7 3A TEC Kontrol Cihazı ±2.5°C Kararlılık 2.7-5.5V Besleme I2C Arayüzü LFCSP-32 -40°C ila +85°C

ÖZELLİKLER

► Patentli yüksek verimli tek indüktör mimarisi

► TEC kontrol cihazı için entegre düşük RDSON MOSFET'ler

► TEC voltaj ve akım çalışma izlemesi

► Harici algılama direnci gerekmez

► Bağımsız TEC ısıtma ve soğutma akımı limit ayarları

► Programlanabilir maksimum TEC voltajı

► 2.0 MHz PWM sürücü anahtarlama frekansı

► Harici senkronizasyon

► İki entegre, sıfır kaymalı, raydan raya chopper amplifikatörleri

► NTC veya RTD termal sensörleri kullanabilme

► %1 doğruluğa sahip 2.50 V referans çıkışı

► Sıcaklık kilidi göstergesi

► 25-toplu, 2.5 mm × 2.5 mm WLCSP veya 24 uçlu, 4 mm × 4 mm LFCSP'de mevcuttur

► Otomotiv uygulamaları için AEC-Q100 nitelikli

UYGULAMALAR

► TEC sıcaklık kontrolü

► Optik modüller

► Optik fiber amplifikatörler

► Optik ağ sistemleri

► TEC sıcaklık kontrolü gerektiren cihazlar

GENEL AÇIKLAMA

ADN88341, entegre bir TEC kontrol cihazına sahip monolitik bir TEC kontrol cihazıdır. Doğrusal bir güç katına, bir darbe genişlik modülasyonu (PWM) güç katına ve iki sıfır kaymalı, raydan raya operasyonel amplifikatöre sahiptir. Doğrusal kontrol cihazı, bir H-köprü konfigürasyonunda dahili güç MOSFET'lerini kontrol etmek için PWM sürücüsüyle birlikte çalışır. Termal sensör geri besleme voltajını ölçerek ve entegre operasyonel amplifikatörleri sinyali koşullandırmak için orantılı integral türev (PID) kompanzatör olarak kullanarak, ADN8834, bir lazer diyotunun veya TEC modülüne bağlı bir pasif bileşenin sıcaklığını programlanan hedef sıcaklığa ayarlamak için bir TEC'den akım geçirir.

ADN8834, negatif sıcaklık katsayılı (NTC) termistörlerin yanı sıra pozitif sıcaklık katsayılı (PTC) dirençli sıcaklık dedektörlerini (RTD) destekler. Hedef sıcaklık, bir dijital-analog dönüştürücüden (DAC) veya harici bir direnç bölücüsünden gelen bir analog voltaj girişi olarak ayarlanır.

ADN8834'ün sıcaklık kontrol döngüsü, yerleşik, sıfır kaymalı chopper amplifikatörleri kullanılarak PID kompanzasyonu ile stabilize edilir. Dahili 2.50 V referans voltajı, bir termistör sıcaklık algılama köprüsünü ve hem ısıtma hem de soğutma modları için maksimum TEC akım ve voltaj limitlerini programlamak için bir voltaj bölücü ağını yönlendirmek için kullanılan %1 doğru bir çıkış sağlar. Sıfır kaymalı chopper amplifikatörleri ile, özerk bir analog sıcaklık kontrol döngüsü aracılığıyla son derece iyi uzun süreli sıcaklık kararlılığı korunur.

BİLGİ

Çizim

Avantajımız:

• Yüksek kaliteli ürünler --- tekliflerimiz %100 yeni ve orijinal, ROHS
• Rekabetçi fiyat --- iyi fiyatlarla iyi Satın Alma kanalları.
• Profesyonel hizmet --- sevkiyattan önce sıkı kalite testi ve satın alma sonrası mükemmel satış sonrası hizmet.
• Yeterli envanter --- Güçlü Satın Alma ekibimizin desteğiyle,
• Hızlı teslimat --- ödeme onaylandıktan sonra 1-3 iş günü içinde mal göndereceğiz.

her türlü bileşene ihtiyacınızı karşıladığınızdan emin olun.^_^


Ürün Listesi
Bir dizi Elektronik Bileşen, tam kapsamlı yarı iletkenler, aktif ve pasif Bileşenler tedarik edin. PCB'nin bom'u için her şeyi elde etmenize yardımcı olabiliriz, kısacası, buradan tek noktadan çözüm elde edebilirsiniz,


Teklifler şunları içerir:
Entegre Devre, Bellek IC'leri, Diyot, Transistör, Kapasitör, Direnç, Varistör, Sigorta, Düzeltici ve Potansiyometre, Transformatör, Pil, Kablo, Röle, Anahtar, Konnektör, Klemens Bloğu, Kristal ve Osilatör, Endüktör, Sensör, Transformatör, IGBT Sürücüsü, LED, LCD, Dönüştürücü, PCB (Baskılı Devre Kartı), PCBA (PCB Montajı)

Markada Güçlü:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, vb.
