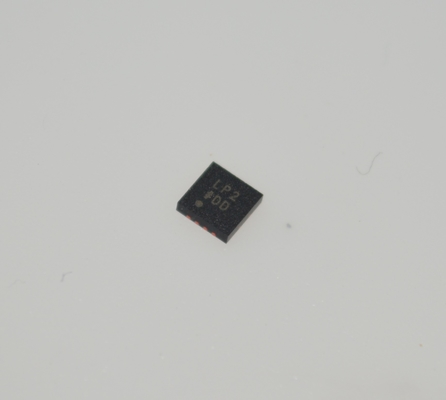

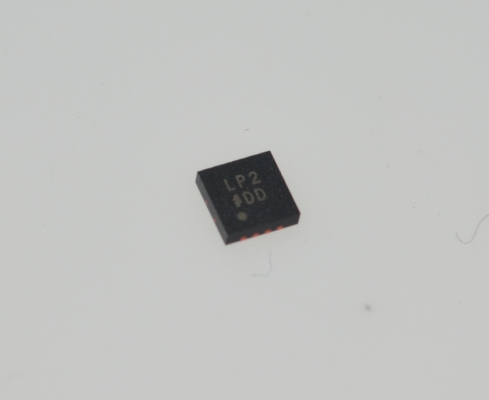

ADM7172ACPZ-R7 6.5V 2A Ultra Düşük Gürültülü LDO 1μV RMS Gürültü 75dB PSRR @1MHz 2.3-6.5V Giriş LFCSP-8 -40°C ila +125°C

ADM7172ACPZ-R7 6.5V 2A Ultra Düşük Gürültülü LDO 1μV RMS Gürültü 75dB PSRR @1MHz 2.3-6.5V Giriş LFCSP-8 -40°C ila +125°C

ÖZELLİKLER

Giriş voltaj aralığı: 2.3 V ila 6.5 V

Maksimum yük akımı: 2 A

Düşük gürültü: 5 µV rms çıkış voltajından bağımsız olarak

100 Hz ila 100 kHz

Hızlı geçici tepki: 1 mA ila 1.5 A yük adımı için 1.5 μs

100 kHz'de 60 dB PSRR

Düşük düşüş voltajı: 2 A yükte 172 mV, VOUT = 3 V

İlk doğruluk: −0.5% (minimum), +1% (maksimum)

Hat, yük ve sıcaklık üzerinde doğruluk: ±1.5%

Sessiz akım, IGND = yüksüz 0.7 mA

Düşük kapatma akımı: VIN = 5 V'ta 0.25 μA

Küçük 4.7 µF seramik çıkış kondansatörü ile kararlı

Ayarlanabilir ve sabit çıkış voltajı seçenekleri: 1.2 V ila 5.0 V

1.2 V'tan VIN − VDO'ya ayarlanabilir çıkış

Hassas etkinleştirme

Ayarlanabilir yumuşak başlatma

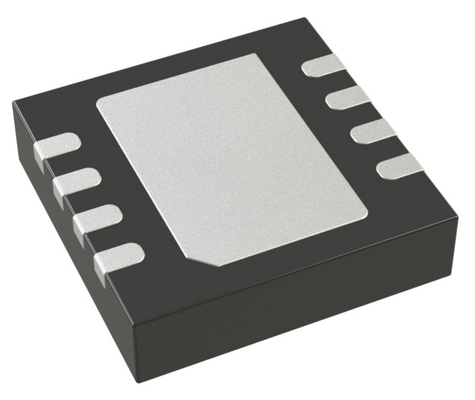

8 uçlu 3 mm × 3 mm LFCSP paketi

 UYGULAMALAR

Gürültüye duyarlı uygulamalara düzenleme: ADC ve DAC devreleri,

hassas amplifikatörler, PLL'ler/VCO'lar ve saat IC'leri

İletişim ve altyapı

Tıbbi ve sağlık hizmetleri

Endüstriyel ve enstrümantasyon

GENEL AÇIKLAMA

ADM7172, 2.3 V ila 6.5 V arasında çalışan ve 2 A'ya kadar çıkış akımı sağlayan bir CMOS, düşük düşüşlü doğrusal regülatördür (LDO). Bu yüksek çıkış akımlı LDO, 6 V'tan 1.2 V raylarına kadar çalışan yüksek performanslı analog ve karma sinyal devrelerinin düzenlenmesi için idealdir. Gelişmiş bir tescilli mimari kullanan cihaz, yüksek güç kaynağı reddi ve düşük gürültü sağlar ve sadece küçük bir 4.7 µF seramik çıkış kondansatörü ile mükemmel hat ve yük geçici tepkisi elde eder. Yük geçici tepkisi tipik olarak 1 mA ila 1.5 A yük adımı için 1.5 μs'dir.

ADM7172, 17 sabit çıkış voltajı seçeneğinde mevcuttur. Aşağıdaki voltajlar stoktan temin edilebilir: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V ve 5.0 V. Özel siparişle temin edilebilen ek voltajlar şunlardır: 1.5 V, 1.85 V, 2.0 V, 2.2 V, 2.7 V, 2.75 V, 2.8 V, 2.85 V, 3.8 V ve 4.6 V. Ayrıca, harici bir geri besleme bölücü ile 1.2 V'tan VIN − VDO'ya kadar değişen çıkış voltajlarına izin veren ayarlanabilir bir versiyon da mevcuttur.

Yumuşak başlatma pini aracılığıyla başlatma süresini ayarlayarak ani akım kontrol edilebilir. 1 nF yumuşak başlatma kondansatörü ile tipik başlatma süresi 1.0 ms'dir.

ADM7172 regülatör çıkış gürültüsü, çıkış voltajından bağımsız olarak 5 μV rms'dir. ADM7172, 8 uçlu, 3 mm × 3 mm LFCSP'de mevcuttur ve bu da onu yalnızca çok kompakt bir çözüm yapmakla kalmaz, aynı zamanda küçük, düşük profilli bir alanda 2 A'ya kadar çıkış akımı gerektiren uygulamalar için mükemmel termal performans sağlar.

BİLGİ

Çizim

Avantajımız:

• Yüksek kaliteli ürünler --- tekliflerimiz %100 yeni ve orijinal, ROHS
• Rekabetçi fiyat --- iyi fiyatlarla iyi Satın Alma kanalları.
• Profesyonel hizmet --- sevkiyattan önce sıkı kalite testi ve satın alma sonrası mükemmel satış sonrası hizmet.
• Yeterli envanter --- Güçlü Satın Alma ekibimizin desteğiyle,
• Hızlı teslimat --- ödeme onaylandıktan sonra 1-3 iş günü içinde mal göndereceğiz.

her türlü bileşen ihtiyacınızı karşıladığınızdan emin olun.^_^


Ürün Listesi
Bir dizi Elektronik Bileşen, tam kapsamlı yarı iletkenler, aktif ve pasif Bileşenler tedarik edin. PCB'nin bom'u için her şeyi elde etmenize yardımcı olabiliriz, kısacası, burada tek noktadan çözüm elde edebilirsiniz,


Teklifler şunları içerir:
Entegre Devre, Bellek IC'leri, Diyot, Transistör, Kondansatör, Direnç, Varistör, Sigorta, Düzeltici ve Potansiyometre, Transformatör, Pil, Kablo, Röle, Anahtar, Konnektör, Klemens Bloğu, Kristal ve Osilatör, Endüktör, Sensör, Transformatör, IGBT Sürücüsü, LED, LCD, Dönüştürücü, PCB (Baskılı Devre Kartı), PCBA (PCB Montajı)

Markada Güçlü:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, vb.
