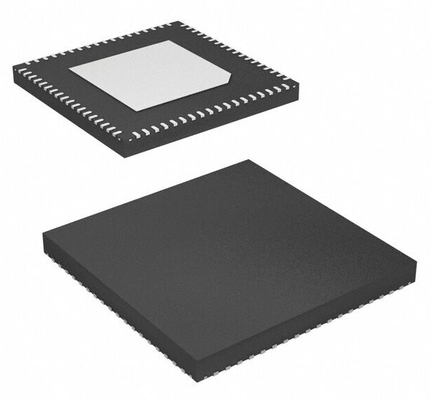

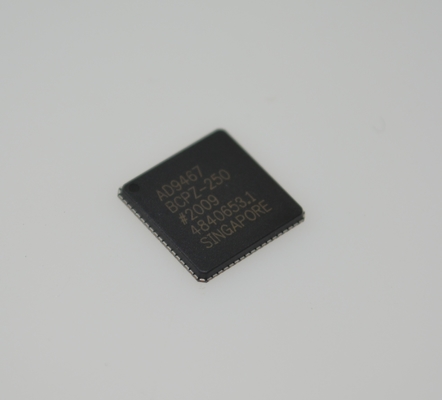

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1.8V Besleme LVDS Çıkışları LFCSP-64 -40°C ila +85°C Endüstriyel Sınıf

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1.8V Besleme LVDS Çıkışları LFCSP-64 -40anddeg;C ila +85anddeg;C Endüstriyel Sınıf

ÖZELLİKLER

► 250 MSPS'de 210 MHz'de 75,5 dBFS SNR

► 250 MSPS'de 300 MHz'de 90 dBFS SFDR

► 250 MSPS'de 170 MHz'de SFDR

  ► -1 dBFS'de 92 dBFS

  ► -2 dBFS'de 100 dBFS

► 60 fs rms jitter

► 250 MSPS'de Mükemmel doğrusallık

  ► DNL = tipik olarak andplusmn;0,5 LSB

  ► INL = tipik olarak andplusmn;3,5 LSB

► 2 V p-p ila 2,5 V p-p (varsayılan) diferansiyel tam ölçekli giriş (programlanabilir)

► Entegre giriş tamponu

► Harici referans destek seçeneği

► Saat görev döngüsü sabitleyici

► Çıkış saati mevcut

► Seri port kontrolü

  ► Dahili seçilebilir dijital test deseni üretimi

  ► Seçilebilir çıkış veri formatı

► LVDS çıkışları (ANSI-644 uyumlu)

► 1,8 V ve 3,3 V besleme çalışması

UYGULAMALAR

► Çok taşıyıcılı, çok modlu hücresel alıcılar

► Anten dizisi konumlandırması

► Güç amplifikatörü doğrusallaştırması

► Geniş bant kablosuz

► Radar

► Kızılötesi görüntüleme

► İletişim enstrümantasyonu

GENEL AÇIKLAMA

AD9467, 16 bitlik, monolitik, IF örneklemeli bir analog-dijital dönüştürücüdür (ADC). Geniş bant genişliklerinde yüksek performans ve kullanım kolaylığı için optimize edilmiştir. Ürün, 250 MSPS dönüşüm hızında çalışır ve yüksek dinamik aralık gerektiren kablosuz alıcılar, enstrümantasyon ve test ekipmanları için tasarlanmıştır.

ADC, tam performans çalışması için 1,8 V ve 3,3 V güç kaynakları ve düşük voltajlı diferansiyel giriş saati gerektirir. Birçok uygulama için harici referans veya sürücü bileşenlerine gerek yoktur. Veri çıkışları LVDS uyumludur (ANSI-644 uyumlu) ve kısa iz mesafeleri için gereken genel akımı azaltma araçlarını içerir.

Çıkışta veri yakalamak için bir veri saat çıkışı (DCO) sağlanır.

SPI aracılığıyla desteklenen dahili güç kapatma özelliği, devre dışı bırakıldığında tipik olarak 5 mW'tan daha az tüketir.

İsteğe bağlı özellikler, kullanıcıların giriş aralığı, veri formatı seçimi ve çıkış veri test desenleri dahil olmak üzere çeşitli seçilebilir çalışma koşullarını uygulamasına olanak tanır.

AD9467, -40anddeg;C ila +85anddeg;C endüstriyel sıcaklık aralığında belirtilen Pb içermeyen, 72 uçlu, LFCSP'de mevcuttur.

ÜRÜN ÖNE ÇIKAN NOKTALARI

1. SFDR'yi iyileştirmek için kullanılan IF optimizasyon yeteneği.

2. Çok taşıyıcılı, çok modlu 3G ve 4G hücresel baz istasyonu alıcıları gibi IF örnekleme uygulamaları için olağanüstü SFDR performansı.

3. Kullanım kolaylığı: yerleşik referans, yüksek giriş empedanslı tampon, ayarlanabilir analog giriş aralığı ve veri yakalamayı basitleştirmek için bir çıkış saati.

4. Pb içermeyen, 72 uçlu LFCSP paketinde paketlenmiştir.

5. Saat görev döngüsü sabitleyici (DCS), geniş bir giriş saati darbe genişliği aralığında genel ADC performansını korur.

6. Standart seri port arayüzü (SPI), veri biçimlendirme (ofset ikili, ikiye tümleyen veya Gri kodlama) gibi çeşitli ürün özelliklerini ve işlevlerini destekler.
