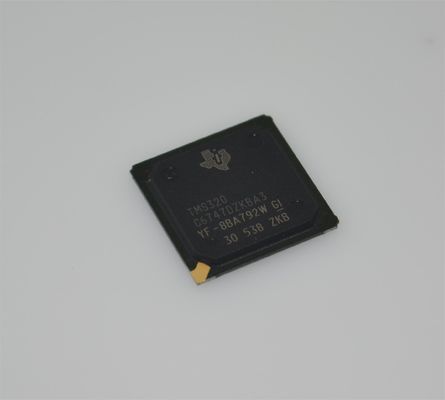

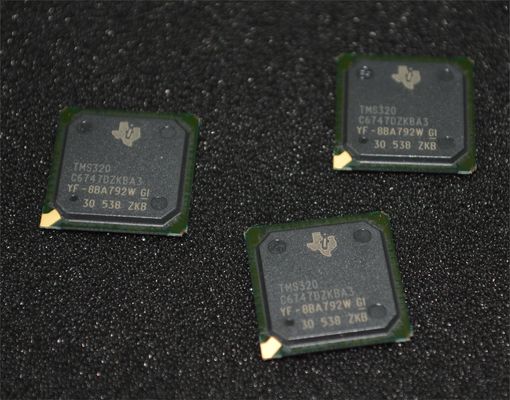

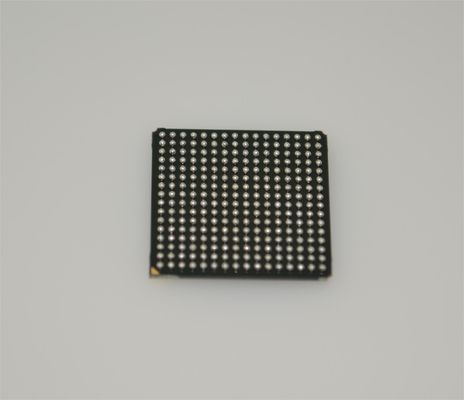

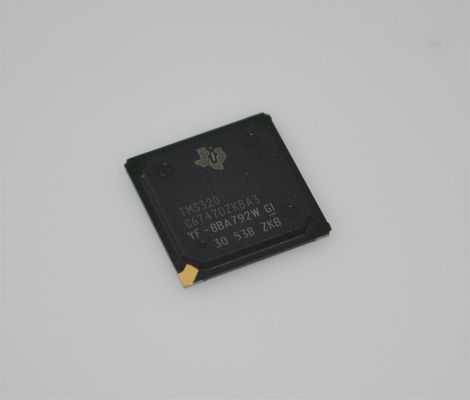

TMS320C6747DZKBA3 456MHz Çift Çekirdekli DSP 3648MBPS 32KB L1 Önbellek 256KB RAM BGA-256 -40°C'den +100°C'ye Endüstriyel DSP

TMS320C6747DZKBA3 456MHz Çift Çekirdekli DSP 3648MBPS 32KB L1 Önbellek 256KB RAM BGA-256 -40anddeg;C to +100anddeg;C Endüstriyel DSP

venbsp;

Özellikleri ve...

& bull; Yazılım Desteği

veş; TI DSP/BIOSandtrade;

Çip Destek Kütüphanesi ve DSP Kütüphanesi

andbull; 375 ve 456 MHz TMS320C674x VLIW DSP

andbull; C674x Talimat Set Özellikleri

C67x+ ve C64x+ ISA'ların süper seti

3648 MIPS ve 2736 MFLOPS C674x

– Byte-Addressable (8-, 16-, 32-, ve 64-Bit Veriler)

8 Bit Aşınma Koruması

Bit-Field Extract, Set, Açık

Normalleştirme, Doymak, Bit Sayım

Compact 16-bit talimatlar

andbull; C674x İki Düzeyli Önbellek Bellek Mimarlığı

32KB L1P Program RAM/Cache

32KB L1D Data RAM/Cache

256KB L2 Unified Mapped RAM/Cache

Esnek RAM/Cache Bölümü (L1 ve L2)

andbull; Geliştirilmiş Doğrudan Hafıza Erişim Denetleyicisi 3 (EDMA3):

2 Transfer denetleyicileri

32Bağımsız DMA Kanalları

8 Quick DMA Kanalları

Programlanabilir Transfer Patlaması Boyutu

andbull; TMS320C674x Sabit ve Yüzen Noktalı VLIW DSP Core

– Düzleştirilmemiş Destekle Yük-Dükkan Mimarlığı

64 Genel amaçlı kayıtlar (32-bit)

Altı ALU (32- ve 40-bit) Fonksiyonel Birim

32 bit tamsayı, SP (IEEE Single Precision/32-Bit) ve DP (IEEE Double Precision/64-Bit) hareketli noktayı destekler.

Her saatte dört SP eklenmesine, her 2 saatte dört DP eklenmesine destek verir.

– Her döngüde iki yüzen nokta (SP veya DP) karşılıklı yaklaşım (RCPxP) ve kare kök karşılıklı yaklaşım (RSQRxP) işlemlerine kadar destek verir

İki Çoklu Fonksiyonel Birim

Karışık hassasiyetli IEEE Yüzen Nokta Katlayıcısı:

2SPxSP-andgt;SPPerClock

2SPxSP-andgt;DPE her iki saatte bir

Ve sonra; 2SPxDP-ve sonra;DPE Her Üç Saat

Her 4 saatte bir 2DPxDP-DPE-DPE

andndash; Sabit Nokta Katlaması İki 32 x 32-Bit 1 Katlanmayı, Dört 16 x 16-Bit Katlanmayı veya Saat Döngüsü başına Sekiz 8 x 8-Bit Katlanmayı ve Karmaşık Katlanmayı Destekler

İpuçları paketlemek kod boyutunu azaltır.

Tüm talimatlar şartlı

Modulo Loop Operasyonu için donanım desteği

Korumalı modda çalışmak.

– Ayrıcalıklar Hata tespiti ve program yönlendirmesi desteği

andbull; 128KB RAM Paylaşılan Bellek (Sadece TMS320C6747)

andbull; 3.3-V LVCMOS I/O (USB arayüzleri hariç)

İki dış bellek arayüzü:

EMIFA

NOR ((8 veya 16-Bit Geniş Veriler)

NAND ((8 veya 16 bit genişliğinde veriler)

andndash; 128 MB adres alanı olan 16 bitlik SDRAM (Sadece TMS320C6747)

EMIFB

32 bit veya 16 bit SDRAM, 256 MB adres alanı (TMS320C6747)

16 bitlik SDRAM, 128 MB adres alanı (TMS320C6745)

andbull; Üç yapılandırılabilir 16550 tipi UART modülü:

Modem kontrol sinyalleri ile UART0

veDash; Sadece UART0'da Otomatik Akış Kontrol Sinyalleri (CTS, RTS)

16 Bayt FIFO.

16x veya 13x Aşırı örnekleme seçeneği

andbull; LCDController (Sadece TMS320C6747)

andbull; İki Seri Periferal Arayüz (SPI) Her biri bir çiple

andbull; Multimedia Kartı (MMC) / Güvenli Dijital (SD) Kart Arayüzü Güvenli Veri I/O (SDIO)

andbull; TwoMaster ve Slave (I2C Busandtrade)

andbull; Yüksek bant genişliği için 16 bit genişliğinde Muxed Adres / Veri Otobüsü ile OneHost-Port Arayüzü (HPI) (Sadece TMS320C6747)

andbull; Programlanabilir Gerçek Zamanlı Birim Alt Sistemi (PRUSS)

İki Bağımsız Programlanabilir Gerçek Zamanlı Birim (PRU) Çekirdekleri

32 bit yükleme ve depolama RISC mimarisi

Ve; çekirdek başına 4KB talimat RAM

Ve; 512 Bytes Data RAM per Core

venbsp;

Başvurular

ve bull; A/V Alıcılar

ve bull; Otomobil Amplifier

ve bulut; ses çubukları

ve Bull; HomeTheatre Sistemleri

Profesyonel ses

vebull; Network Streaming Audio

venbsp;

Açıklama

TMS320C6745/6747 cihazı, TMS320C674x DSP çekirdeğine dayalı düşük güçlü bir dijital sinyal işlemcisidir. TMS320C6000andtrade'in diğer üyelerinden önemli ölçüde daha düşük güç tüketir.DSP'lerin platformu.

TMS320C6745/6747 cihazı, orijinal ekipman üreticilerinin (OEM) ve orijinal tasarım üreticilerinin (ODM) yüksek işleme performansına sahip cihazları hızla piyasaya sürmelerini sağlar.

TMS320C6745/6747 DSP çekirdeği iki seviyeli önbelleğe dayalı bir mimari kullanır.Seviye 1 program önbelleği (L1P) 32 KB'lik bir doğrudan haritalama önbelleğidir ve Seviye 1 veri önbelleği (L1D) 32 KB'lik bir iki yönlü ilişkili önbelleğidir. Seviye 2 program önbelleği (L2P), program ve veri alanı arasında paylaşılan 256 KB'lik bir bellek alanından oluşur. L2 belleği haritalanmış bellek, önbelleği veya ikisinin bir kombinasyonu olarak yapılandırılabilir.DSP L2 sistemdeki diğer makine tarafından erişilebilir olsa da, ek 128KB RAM paylaşılan bellek (yalnızca TMS320C6747) DSP performansını etkilemeden diğer makine tarafından kullanılabilir.

venbsp;

BİLGİ

venbsp;

Çizim
