TPS62132RGTR 3.3V 1A Buck Değiştiricisi 3-17V Giriş 2.5MHz 95% Verimlilik QFN-16 -40°C'den +85°C'ye kadar

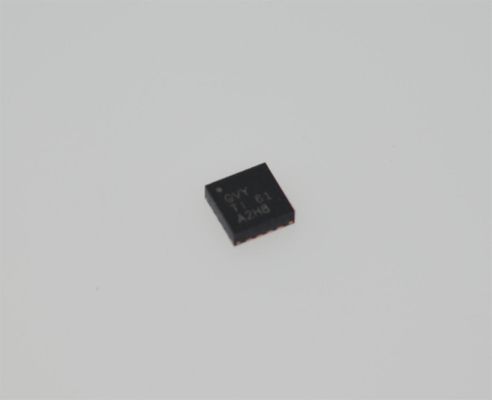

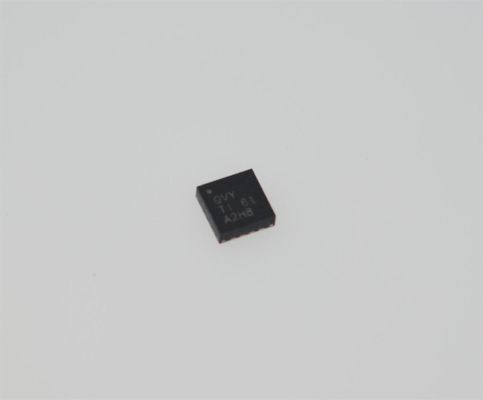

TPS62132RGTR

andnbsp;

Özellikler

andbull; DCS-Controlandtrade; topolojisi

andbull; Giriş voltaj aralığı: 3 V - 17 V

andbull; 3 A'e kadar çıkış akımı

andbull; 0,9 V - 6 V arasında ayarlanabilir çıkış voltajı

andbull; Pimli seçilebilir çıkış voltajı (nominal, + %5)

andbull; Programlanabilir yumuşak başlatma ve izleme

andbull; Kesintisiz güç tasarruf modu geçişi

andbull; 17 vemicro;A (tipik) durgun akım

andbull; Seçilebilir çalışma frekansı

andbull; Power-good çıkışı

andbull; %100 görev döngüsü modu

andbull; Kısa devre koruması

andbull; Aşırı sıcaklık koruması

andbull; TPS62140 ve TPS62150 ile pin-pin uyumlu

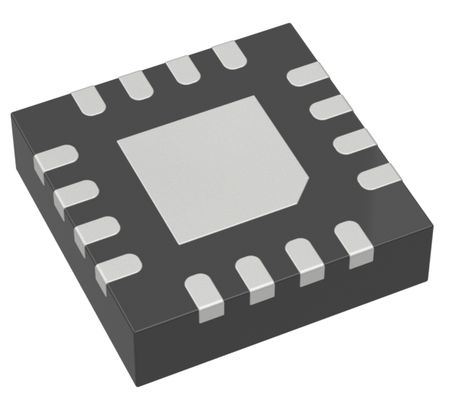

andbull; 3 mm vetimes; 3 mm, QFN-16 paketinde mevcuttur

andbull; Daha hızlı tasarımlar için TPS82130'u kullanın

andnbsp;

Uygulamalar

andbull; Standart 12 V ray beslemeleri

andbull; Tek veya çoklu Li-ion pilden POL beslemesi

andbull; Katı hal sürücüleri

andbull; Gömülü sistemler

andbull; LDO değişimi

andbull; Mobil PC'ler, tabletler, modemler, kameralar

andbull; Sunucu, mikro sunucu

andbull; Veri terminali, satış noktası (ePOS)

andnbsp;

Açıklama

TPS6213x ailesi, yüksek güç yoğunluğuna sahip uygulamalar için optimize edilmiş, kullanımı kolay senkronize adım aşağı DC-DC dönüştürücülerdir. Tipik olarak 2,5 MHz'lik yüksek anahtarlama frekansı, küçük indüktörlerin kullanımına izin verir ve DCS Kontrol topolojisi kullanılarak hızlı geçici tepki ve yüksek çıkış voltajı doğruluğu sağlar.

3 V ila 17 V arasındaki geniş çalışma giriş voltajı aralığı ile cihazlar, hem Li-Ion veya diğer pillerden hem de 12 V ara güç raylarından güç alan sistemler için idealdir. 0,9 V ile 6 V arasındaki çıkış voltajlarında ( %100 görev döngüsü modu ile) 3 A'e kadar sürekli çıkış akımını desteklerler. Çıkış voltajı başlatma rampası, ya bağımsız bir güç kaynağı olarak ya da izleme konfigürasyonlarında çalışmaya izin veren yumuşak başlatma pini tarafından kontrol edilir. Enable ve açık drenaj Power Good pinlerini yapılandırarak güç sıralaması da mümkündür.

Güç tasarruf modunda, cihazlar VIN'den yaklaşık 17 vemu;A durgun akım çeker. Yük küçükse otomatik ve sorunsuz bir şekilde girilen güç tasarruf modu, tüm yük aralığında yüksek verimliliği korur. Kapatma modunda, cihaz kapatılır ve kapatma akımı tüketimi 2 vemu;A'den azdır.

Ayarlanabilir ve sabit çıkış voltajı versiyonlarında mevcut olan cihaz, 3 mm vetimes; 3 mm (RGT) ölçülerinde 16 pinli bir VQFN paketinde paketlenmiştir.

andnbsp;

BİLGİ

andnbsp;

Çizim
