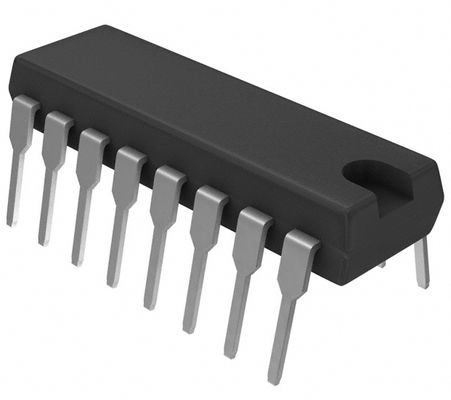

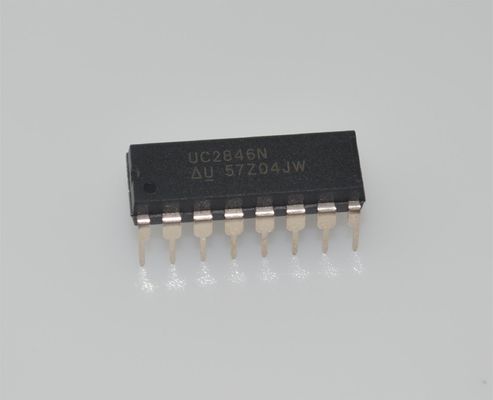

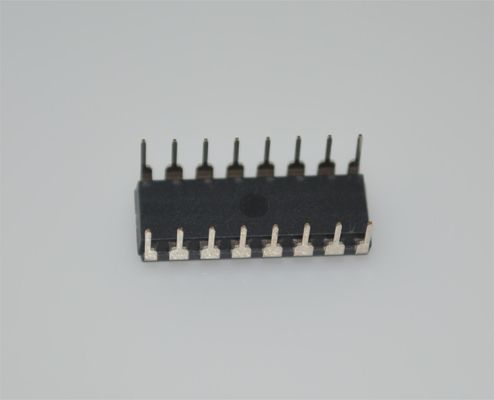

UC2846N Akım Modu PWM Denetleyicisi 500kHz, 8-40V Giriş 1A Totem Pole DIP-16 -40°C'den +85°C'ye kadar

UC2846N

andnbsp;

Özellikler

andbull; Otomatik İleri Besleme Telafisi

andbull; Programlanabilir Darbe-Darbe Akım Sınırlaması

andbull; Push-Pull Konfigürasyonunda Otomatik Simetri Düzeltmesi

andbull; Gelişmiş Yük Tepki Karakteristikleri

andbull; Modüler Güç Sistemleri için Paralel Çalışma Yeteneği

andbull; Geniş Ortak Mod Aralığına Sahip Diferansiyel Akım Algılama Yükseltici

andbull; Çift Darbe Bastırma

andbull; 500-mA (Tepe) Totem-pole Çıkışları

andbull; andplusmn;%1 Band Aralığı Referansı

andbull; Düşük Gerilim Kilidi

andbull; Yumuşak Başlangıç Yeteneği

andbull; Kapatma Terminali

andbull; 500-kHz Çalışma

andnbsp;

Uygulamalar

andbull; Telekomünikasyon Güç Dönüştürücüleri

andbull; Endüstriyel Güç Dönüştürücüleri

andnbsp;

Açıklama

UC1846/7 kontrol cihazları ailesi, minimum harici parça sayısını korurken sabit frekanslı, akım modlu kontrol şemalarını uygulamak için gerekli tüm özellikleri sağlar. Bu tekniğin üstün performansı, iyileştirilmiş hat regülasyonu, gelişmiş yük tepki karakteristikleri ve daha basit, daha kolay tasarlanabilir bir kontrol döngüsü ile ölçülebilir. Topolojik avantajlar arasında, darbe-darbe akım sınırlama yeteneği, push-pull dönüştürücüler için otomatik simetri düzeltmesi ve eşit akım paylaşımını korurken güç modüllerini paralel bağlama yeteneği bulunur.

Koruma devresi, yumuşak başlangıç yeteneğine ek olarak, yerleşik düşük gerilim kilidi ve programlanabilir akım sınırı içerir. Ayrıca, otomatik yeniden başlatma ile tam bir kapatma veya beslemeyi kilitleme başlatabilen bir kapatma işlevi de mevcuttur.

Diğer özellikler arasında, tamamen kilitli çalışma, çift darbe bastırma, ölü zaman ayar yeteneği ve andplusmn;%1 ayarlı bant aralığı referansı bulunur.

UC1846, KAPALI durumda düşük çıkışlara sahipken, UCx847, KAPALI durumda yüksek çıkışlara sahiptir.

andnbsp;

BİLGİ

andnbsp;

Çizim
