TLP152 10Mbps Yüksek Hızlı Optocoupler 5000Vrms Izolasyon 5mA Düşük Girdi SOIC-6 -40°C'den +100°C'ye kadar AEC-Q101

TLP152

andnbsp;

Özellikler

Tampon mantık tipi (totem kutup çıkışı)

Çıkış tepe akımı: andplusmn;2,5 A (maks.)

Çalışma sıcaklığı: -40 ila 100

Besleme akımı: 3,0 mA (maks.)

Besleme gerilimi: 10 ila 30 V

Eşik giriş akımı: 7,5 mA (maks.)

Yayılma gecikme süresi: tpHL = 190 ns (maks.), tpLH = 170 ns (maks.)

Ortak mod geçici bağışıklığı: andplusmn;20 kV/andmicro;s (min.)

İzolasyon gerilimi: 3750 Vrms (min.)

Güvenlik standartları

andnbsp; andnbsp;UL onaylı: UL1577, Dosya No.E67349

andnbsp; andnbsp;cUL onaylı: CSA Bileşen Kabul Hizmeti No.5A Dosya No.E67349

andnbsp; andnbsp;VDE onaylı: EN60747-5-5, EN60065 veya EN60950-1 (Not 1)

andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; : EN62368-1 (Beklemede) (Not 1)

andnbsp; CQC onaylı: GB4943.1, GB8898 Tayland Fabrikası

andnbsp;

Uygulamalar

andbull; Plazma Ekran Panelleri (PDP'ler)

andbull; Endüstriyel İnvertörler

andbull; MOSFET Sürücüleri

andbull; IGBT Sürücüleri

andnbsp;

Açıklama

TLP152, bir GaAℓAs kızılötesi ışık yayan diyot (LED)'den oluşan ve entegre yüksek kazançlı, yüksek hızlı bir fotodedektör IC çipine optik olarak bağlı bir SO6 paketindeki bir fotokuplördür. Fotodedektör IC çipi, giriş ve çıkış pinleri arasında yüksek bir ortak mod geçici bağışıklığı andplusmn;20 kV/andmicro;s ve dolayısıyla üstün gürültü bağışıklığı sağlamak için dahili bir korumaya sahiptir. TLP152, hem akım çeken hem de akım sağlayan bir totem kutup çıkışına sahiptir. Küçük bir IGBT veya güç MOSFET'ini doğrudan sürmek için uygundur.

andnbsp;

Bilgi

andnbsp;

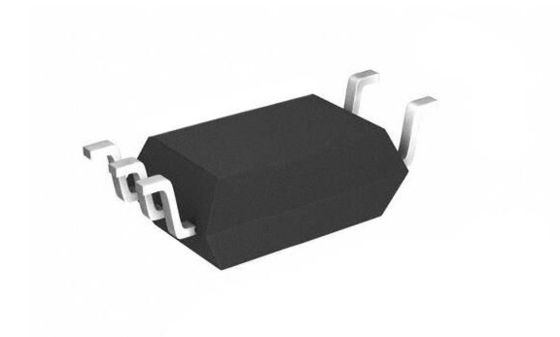

Çizim
