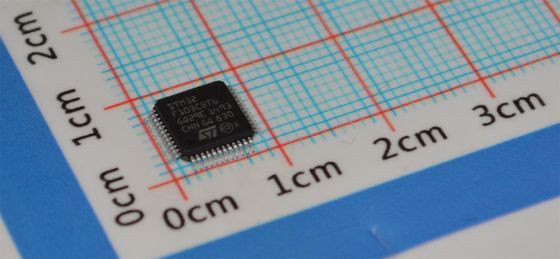

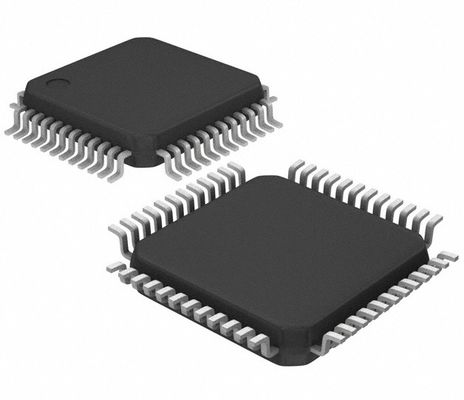

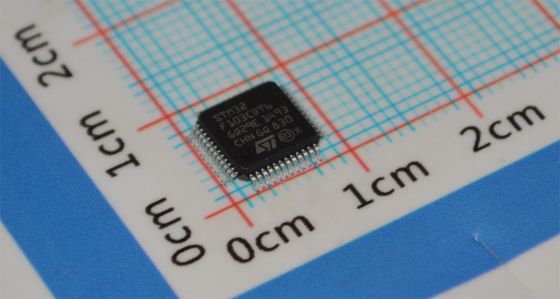

STM32F103CBT6 72MHz Cortex-M3 MCU 128KB Flash 20KB RAM 2x12-bit ADC 3xUSART USB/CAN LQFP-48 2.0-3.6V -40°C ila +85°C Endüstriyel Sınıf Performans

STM32F103CBT6

Özellikler

ST'nin son teknoloji patentli teknolojisini içerir

• Armandreg; 32-bit Cortexandreg;-M3 CPU çekirdeği

– 72 MHz maksimum frekans, 0 bekleme durumunda bellek erişiminde 1,25 DMIPS/MHz (Dhrystone 2.1) performansı

– Tek döngülü çarpma ve donanım bölme

• Bellekler

– 64 veya 128 Kbayt Flash bellek

– 20 Kbayt SRAM

• Saat, sıfırlama ve besleme yönetimi

– 2,0 ila 3,6 V uygulama beslemesi ve G/Ç'ler

– POR, PDR ve programlanabilir voltaj dedektörü (PVD)

– 4 ila 16 MHz kristal osilatör

– Dahili 8 MHz fabrika ayarlı RC

– Dahili 40 kHz RC

– CPU saati için PLL

– Kalibrasyonlu RTC için 32 kHz osilatör

• Düşük güç

– Uyku, Durdurma ve Bekleme modları

– RTC ve yedek kayıtlar için VBAT beslemesi

• 2x 12-bit, 1 andmicro;s A/D dönüştürücüler (16 kanala kadar)

– Dönüşüm aralığı: 0 ila 3,6 V

– Çift örnekleme ve tutma özelliği

– Sıcaklık sensörü

• DMA

– 7 kanallı DMA denetleyicisi

– Desteklenen çevre birimleri: zamanlayıcılar, ADC, SPI'ler, I2C'ler ve USART'ler

• 80'e kadar hızlı G/Ç portu

– 26/37/51/80 G/Ç, tümü 16 harici kesme vektörüne eşlenebilir ve neredeyse tümü 5 V toleranslıdır

• Hata ayıklama modu:

– Seri kablo hata ayıklama (SWD) ve JTAG arayüzleri

• Yedi zamanlayıcı

– Her biri 4'e kadar IC/OC/PWM veya darbe sayacı ve karesel (artımlı) kodlayıcı girişi olan üç adet 16-bit zamanlayıcı

– Ölü zaman üretimi ve acil durum durdurma özellikli 16-bit, motor kontrolü PWM zamanlayıcısı

– İki bekçi zamanlayıcısı (bağımsız ve pencere)

– SysTick zamanlayıcısı 24-bit aşağı sayıcı

• Dokuz adede kadar iletişim arayüzü

– İki adede kadar I2C arayüzü (SMBus/PMBusandreg;)

– Üç adede kadar USART (ISO 7816 arayüzü, LIN, IrDA özelliği, modem kontrolü)

– İki adede kadar SPI (18 Mbit/s)

– CAN arayüzü (2.0B Etkin)

– USB 2.0 tam hızlı arayüzü

• CRC hesaplama birimi, 96-bit benzersiz kimlik

• Paketler ECOPACKandreg;'tir

Açıklama

STM32F103xx orta yoğunluklu performans hattı ailesi, 72 MHz frekansında çalışan yüksek performanslı Armandreg; Cortexandreg;-M3 32-bit RISC çekirdeği, yüksek hızlı gömülü bellekler (128 Kbayt'a kadar Flash bellek ve 20 Kbayt'a kadar SRAM) ve iki APB veri yoluna bağlı kapsamlı bir dizi geliştirilmiş G/Ç ve çevre birimi içerir. Tüm cihazlar iki adet 12-bit ADC, üç adet genel amaçlı 16-bit zamanlayıcı ve bir PWM zamanlayıcısının yanı sıra standart ve gelişmiş iletişim arayüzleri sunar: iki adede kadar I2C ve SPI, üç USART, bir USB ve bir CAN. Cihazlar 2,0 ila 3,6 V güç kaynağından çalışır. Hem andndash;40 ila +85anddeg;C sıcaklık aralığında hem de andndash;40 ila +105 anddeg;C genişletilmiş sıcaklık aralığında mevcutturlar. Kapsamlı bir güç tasarrufu modu seti, düşük güçlü uygulamaların tasarımına olanak tanır. STM32F103xx orta yoğunluklu performans hattı ailesi, 36 pinden 100 pine kadar altı farklı paket türünde cihazlar içerir. Seçilen cihaza bağlı olarak, farklı çevre birimi setleri dahil edilir, aşağıdaki açıklama bu ailede önerilen tüm çevre birimlerinin genel bir görünümünü verir. Bu özellikler, STM32F103xx orta yoğunluklu performans hattı mikrodenetleyici ailesini motor sürücüleri, uygulama kontrolü, tıbbi ve el tipi ekipmanlar, PC ve oyun çevre birimleri, GPS platformları, endüstriyel uygulamalar, PLC'ler, invertörler, yazıcılar, tarayıcılar, alarm sistemleri, video interkomlar ve HVAC'ler gibi çok çeşitli uygulamalar için uygun hale getirir.

Giriş

Bu belge, STM32F103x8 ve STM32F103xB orta yoğunluklu performans hattı mikrodenetleyicilerinin sipariş bilgilerini ve mekanik cihaz özelliklerini sağlar. Tüm STMicroelectronics STM32F103xx ailesi hakkında daha fazla ayrıntı için, Bölüm 2.2: Aile genelinde tam uyumluluğa bakın. Orta yoğunluklu STM32F103xx veri sayfası, düşük, orta ve yüksek yoğunluklu STM32F10xxx referans kılavuzu ile birlikte okunmalıdır. Veri sayfası ve referans kılavuzu ile ilgili cihaz errataları hakkında bilgi için, STM32F103x8/B errata sayfasına (ES096) bakın. Errata sayfası, referans kılavuzu ve flash programlama kılavuzu, STMicroelectronics web sitesi www.st.com adresinde mevcuttur. Armandreg;(a) Cortexandreg;-M3 çekirdeği hakkında bilgi için, www.arm.com web sitesinden edinilebilen Cortexandreg;-M3 Teknik Referans Kılavuzu'na bakın.
