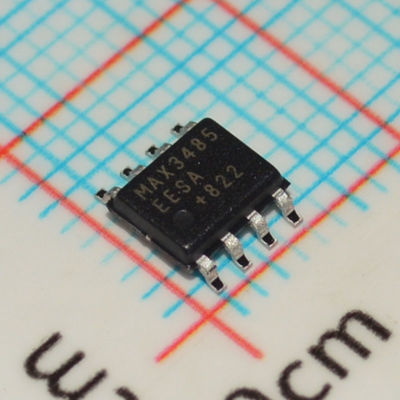

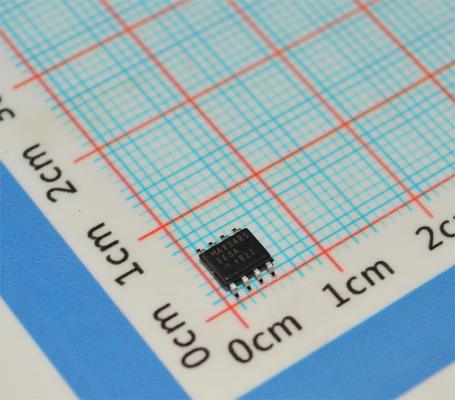

MAX3485EESA 3.3V RS-485/RS-422 Alıcı-Verici 10Mbps 1/8 Birim Yük (256 Düğüm) ±15kV ESD SOIC-8 -40°C ila +85°C

MAX3485EESA

venbsp;

Özellikleri

● RS-485 I/O Pinleri için ESD Koruması

ve   ve boğa; veplusmn;15kV vemdash;İnsan Vücudunun Modeli

  ve bull; ve plusmn; 8kVandmdash; IEC 1000-4-2, Contact Discharge

venbsp; vebull; veplusmn;15kVandmdash;IEC 1000-4-2, Air-Gap Discharge

● Tek +3.3V besleme ve şarj pompası gerekmez

● +5V Logic ile birlikte çalışır

● Garanti edilen 12Mbps Veri Hızı (MAX3485E/MAX3490E/MAX3491E)

● Yanlışsız veri iletimi için sınırlı sürüş hızı (MAX3483E/MAX3488E)

● 2nA Düşük Akımlı Kapatma Modu (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● 7V ila +12V Common-Mode Giriş Voltaj aralığı

● Tam Dupleks ve Yarım Dupleks Versiyonları

● Endüstri standardı 75176 Pinout (MAX3483E/MAX3485E/MAX3486E)

● Sürücünün aşırı yüklenmesini önlemek için akım sınırlama ve termal kapatma

venbsp;

Başvurular

● Telekomünikasyon

● Endüstriyel Kontrol Yerel Bölge Ağları

● EMI Duyarlı Uygulamalar için Alıcılar

● Entegre Hizmetler Dijital Ağlar

venbsp;

General Description

MAX3483E ailesindeki cihazlar (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) RS-485 ve RS-422 iletişimleri için 15kV ESD korumalı, +3.3V, düşük güçli alıcılardır.Her cihaz bir sürücü ve bir alıcı içerir.MAX3483E ve MAX3488E, EMI'yi en aza indirgenen ve uygunsuz bir şekilde sonlandırılmış kabloların neden olduğu yansımaları azaltan ölüme oranı sınırlı sürücülere sahiptir.250kbps'e kadar veri hızlarında hata içermeyen veri aktarımına izin verenMAX3486E kısmen ölme hızı sınırlı olan MAX3485E, MAX3490E ve MAX3491E'ler 2.5Mbps'ye kadar iletiyor.

Tüm cihazlar gelişmiş elektrostatik boşaltma (ESD) korumasına sahiptir.8kV IEC 1000-4-2 İletişim Serbestleme kullanılarak, ve insan vücudu modelini kullanarak 15kV'den fazla.

Sürücüler kısa devre akımı sınırlıdır ve sürücünün çıkışlarını yüksek impedans durumuna getiren termal kapatma devresi ile aşırı güç dağılmasına karşı korunmaktadır.Alıcı girişi, her iki girişi de açık devre ise mantıksal yüksek bir çıkışı garanti eden bir arıza güvenliği özelliğine sahiptir..

MAX3488E, MAX3490E ve MAX3491E tam çiftleşik iletişime sahiptirken, MAX3483E, MAX3485E ve MAX3486E yarı çiftleşik iletişim için tasarlanmıştır.

venbsp;

Bilgi

venbsp;

Çizim
