LM3410YSD 1.6MHz Yükseltici LED Sürücü 2.7-5.5V Giriş 1A Anahtarlama Akımı %90 Verimlilik SOT-23-5 -40°C ila +85°C PWM Kısma

LM3410YSD

andnbsp;

Özellikler

andbull; Otomotiv Uygulamaları için Uygun

andbull; Aşağıdakilerle AEC-Q100 Test Kılavuzu:andndash; Cihaz Sıcaklık Sınıfı 1:andndash;40anddeg;C ila 125anddeg;C Ortam Çalışma Sıcaklık Aralığıandndash; Cihaz HBM ESD Sınıflandırma Seviyesi 2andndash; Cihaz CDM ESD Sınıflandırma Seviyesi C6

andbull; Yerden Tasarruf Sağlayan SOT-23 ve WSON Paketleri

andbull; 2,7 V ila 5,5 V Giriş Gerilimi

andbull; 3 V ila 24 V Çıkış Gerilimi

andbull; 2,8-A (Tipik) Anahtar Akım Sınırı

andbull; Yüksek Anahtarlama Frekansıandndash; 525KHz(LM3410Y)andndash; 1,6 MHz (LM3410X)

andbull; 170-mandOmega; NMOS Anahtar

andbull; 190-mV Dahili Gerilim Referansı

andbull; Dahili Yumuşak Başlangıç

andbull; Akım Modu, PWM Çalışması

andbull; Termal Kapanma

andnbsp;

Uygulamalar

andbull; LED Arka Işık Akım Kaynakları

andbull; LiIon Arka Işık OLED ve HB LED Sürücüleri

andbull; El Tipi Cihazlar

andbull; LED Flaş Sürücüleri

andbull; Otomotiv Uygulamaları

andnbsp;

Açıklama

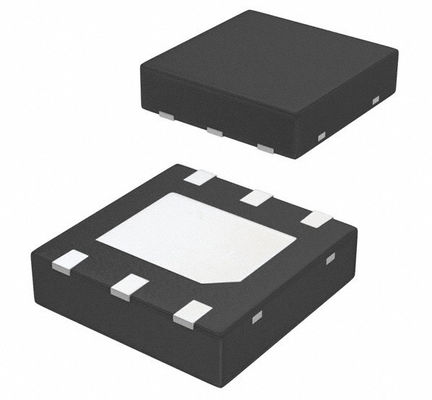

LM3410 ve LM3410-Q1 sabit akım LED sürücüsü, 6 pimli WSON, 8 pimli MSOP PowerPadandtrade; ve 5 pimli SOT-23 paketlerinde bulunan monolitik, yüksek frekanslı, PWM DC-DC dönüştürücüdür. Minimum harici bileşenlerle LM3410 ve LM3410-Q1'in kullanımı kolaydır. Dahili 170-mandOmega; NMOS anahtarla 2,8-A (tipik) tepe akımlarını sürebilir. Anahtarlama frekansı dahili olarak 525 kHz veya 1,6 MHz olarak ayarlanır ve son derece küçük yüzeye montajlı indüktörlerin ve çip kapasitörlerin kullanılmasına izin verir. Çalışma frekansı yüksek olmasına rağmen, %88'e varan verimliliklere ulaşmak kolaydır. Harici kapatma özelliği, 80 nA'lık ultra düşük bekleme akımı içerir. LM3410 ve LM3410 Q1, geniş bir çalışma koşulu aralığında yüksek performans sağlamak için akım modu kontrolü ve dahili kompanzasyon kullanır. Ek özellikler arasında PWM karartma, döngü döngü akım sınırı ve termal kapanma bulunur.

andnbsp;

Bilgiler

andnbsp;

Çizim
