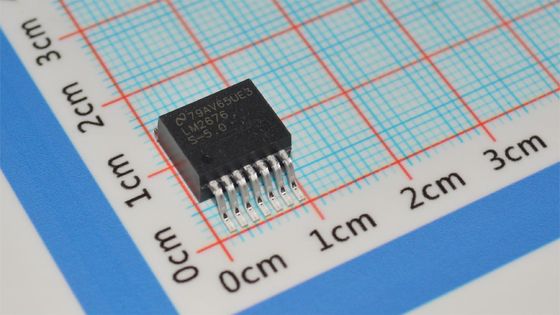

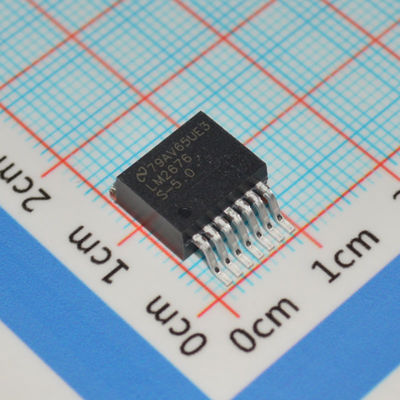

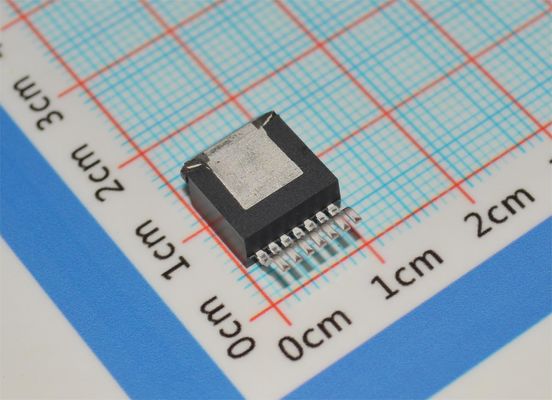

LM2676SX-5.0 5V 3A Buck Dönüştürücü 8-40V Giriş %90 Verimlilik TO-263 260kHz -40°C ila +125°C

LM2676SX-5.0

andnbsp;

Özellikler

andbull; Yeni ürün mevcut:andndash; LMR51430 4.5 - 36-V, 3-A, 500-kHz ve 1.1 MHz senkron dönüştürücü

andbull; Daha hızlı pazara sunma süresi için:andndash; TLVM13630 3 - 36-V, 3-A, 200-kHz - 2.2-MHz güç modülü

andbull; %94'e kadar verimlilik

andbull; (Hazır harici bileşenler kullanarak) basit ve kolay tasarım

andbull; 150-mandOmega; DMOS çıkış anahtarı

andbull; 3.3-V, 5-V, 12-V sabit çıkış ve ayarlanabilir (1.2 V - 37 V) versiyonlar

andbull; KAPALI konumda 50-andmicro;A bekleme akımı

andbull; Tam hat ve yük koşullarında andplusmn;%2 maksimum çıkış toleransı

andbull; Geniş giriş voltaj aralığı: 8 V - 40 V

andbull; 260-kHz sabit frekanslı dahili osilatör

andbull;andndash;40 ila 125anddeg;C çalışma sıcaklık aralığı

andnbsp;

Uygulamalar

andbull; İletişim modülü

andbull; Elektrik sayacı

andbull; Çağrı butonu işletim paneli

andbull; Motor sürücüleri

andnbsp;

Açıklama

LM2676 serisi regülatörler, mükemmel hat ve yük düzenleme özellikleriyle 3-A'ya kadar yükleri sürebilen bir düşürücü (buck) anahtarlamalı regülatör için tüm aktif fonksiyonları sağlayan monolitik entegre devrelerdir. Düşük AÇIK dirençli bir DMOS güç anahtarının kullanılmasıyla yüksek verimlilik (%90'ın üzerinde) elde edilir. Seri, 3.3 V, 5 V ve 12 V sabit çıkış voltajlarından ve ayarlanabilir bir çıkış versiyonundan oluşur.

SIMPLE SWITCHERandreg; güç dönüştürücü konsepti, minimum sayıda harici bileşen kullanarak eksiksiz bir tasarım sağlar. Yüksek sabit frekanslı bir osilatör (260 kHz), fiziksel olarak daha küçük boyutlu bileşenlerin kullanılmasına izin verir. LM2676 ile kullanılmak üzere bir dizi standart indüktör, tasarım sürecini büyük ölçüde basitleştirmek için çeşitli üreticilerden temin edilebilir.

LM2676 serisi ayrıca, yerleşik termal kapatma, akım sınırlaması ve regülatörü düşük 50‑andmicro;A durgun akım bekleme durumuna kadar kapatabilen bir AÇMA ve KAPAMA kontrol girişine sahiptir. Çıkış voltajı andplusmn;%2 toleransa kadar garanti edilir. Saat frekansı andplusmn;%11 tolerans dahilinde kontrol edilir.

andnbsp;

Bilgi

andnbsp;

Çizim
