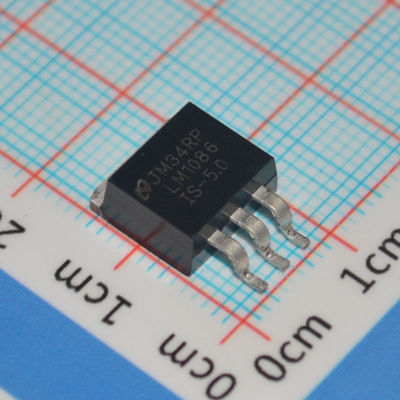

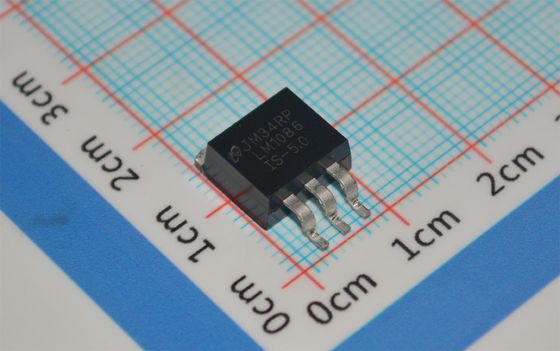

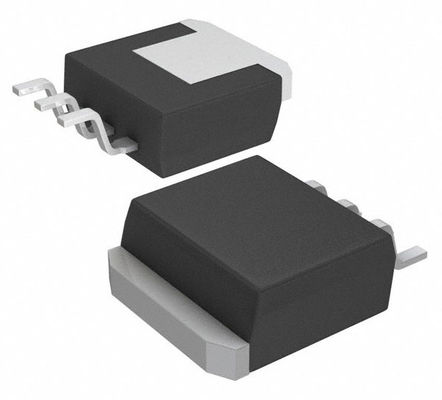

LM1086IS-5.0 5V 1.5A LDO Regülatör ±%1 Doğruluk, 1V Düşüş TO-263 Termal Koruma -40°C ila +125°C

LM1086IS-5.0

andnbsp;

Özellikler

andbull; Sabit 1.8-V, 2.5-V, 3.3-V, 5-V'de mevcuttur

andbull; Ayarlanabilir Sürümde mevcuttur

andbull; Akım Sınırlama ve Termal Koruma

andbull; %2 Çıkış Doğruluğu

andbull; Çıkış Akımı 1.5 A

andbull; Hat Düzenlemesi %0.015 (Tipik)

andbull; Yük Düzenlemesi %0.1 (Tipik)

andbull; Maksimum Giriş Voltajı 29V'a kadar

andbull; Minimum Ayarlanabilir Çıkış Voltajı 1.25V'a kadar

andbull; ESR'li Seramik Çıkış Kondansatörü ile Kararlı

andbull; Sıcaklık Aralığı: -40anddeg;C ila 125anddeg;C

andnbsp;

Uygulamalar

andbull; Yüksek Verimli Doğrusal Regülatörler

andbull; Pil Şarj Cihazları

andbull; Anahtarlamalı Güç Kaynakları için Son Düzenleme

andbull; Sabit Akım Regülatörleri

andbull; Mikroişlemci Güç Kaynakları

andbull; Ses Amplifikatörleri Güç Kaynakları

andbull; Yangın Alarm Kontrolü

andnbsp;

Açıklama

LM1086, 1.5 A yük akımında maksimum 1.5 V düşüşe sahip bir regülatördür. Cihaz, TI'nin endüstri standardı LM317 ile aynı pin çıkışına sahiptir.

LM1086'nın ayarlanabilir çıkış voltajı sürümünün çıkış voltajını ayarlamak için iki direnç gereklidir. Sabit çıkış voltajı sürümleri, ayar dirençlerini entegre eder. Tipik olarak, cihaz giriş filtre kondansatörlerinden 6 inçten daha uzakta konumlandırılmadığı sürece giriş kondansatörüne gerek yoktur. Çıkış kondansatörü seramik ve uygun ESR ile değiştirilebilir.

LM1086 devresi, zener ayarlı bir bant aralığı referansı, akım sınırlaması ve termal kapanma içerir. LM1086 regülatörü yüzer olduğundan ve yalnızca giriş-çıkış diferansiyel voltajını algıladığından, maksimum giriş-çıkış diferansiyeli aşılmadığı sürece birkaç yüz voltluk güç kaynakları düzenlenebilir. Maksimum giriş-çıkış diferansiyelinin aşılması, çıkışın kısa devre yapmasına neden olacaktır. Ayar pini ile çıkış arasına sabit bir direnç bağlanarak, LM1086 hassas bir akım regülatörü olarak da kullanılabilir.

andnbsp;

Bilgiler

andnbsp;

Çizim
